Как правильно заменить гидравлическое масло в трубогибочном станке? Опытный эксперт дает подробное пошаговое руководство.

Гидравлическое масло — это «жизненная сила» трубогибочного станка, выполняющая три важнейшие функции: передача давления, смазка подвижных деталей и отвод тепла. Если масло загрязнено, его уровень низкий или оно утратило свои свойства, в станке могут возникнуть нестабильное давление, вялый ход и неточный угол гибки; в тяжелых случаях это может даже повредить масляный насос и клапаны. Многие кажущиеся необъяснимыми неисправности в итоге сводятся к проблемам с гидравлическим маслом. Ниже я наглядно изложу полный процесс замены масла, рекомендуемый график и важные меры предосторожности.

1. Когда следует менять масло? Запомните эти ориентиры.

Период обкатки нового станка: масло необходимо заменить после того, как новый трубогиб проработает 500 часов. В период обкатки внутренние узлы образуют металлическую стружку; если она смешается с маслом, это может привести к износу уплотнений и золотников клапанов. Замена масла на отметке 500 часов эффективно «очищает систему».

Обычный рабочий цикл: последующие замены следует выполнять каждые 2 000–4 000 часов. Конкретный интервал зависит от интенсивности использования: выбирайте 2 000 часов, если станок работает в две смены или под большой нагрузкой; увеличьте до 4 000 часов при легкой или периодической эксплуатации.

Не ждите—немедленно замените масло, если заметите любой из следующих признаков:

Аномальный рост температуры масла (например, она легко поднимается выше 65°°C по сравнению с обычными 50°°C)

Замедленное движение цилиндра или заметная потеря мощности

Усиление шума гидронасоса, например дребезжание или шипение

Масло темнеет/чернеет или становится молочно-белым (что указывает на попадание воды)

При открытии крышки масляного бака ощущается запах гари

II. Подготовка перед заменой масла

Инструменты и материалы: гидравлическое масло, рекомендованное производителем (обычно ISO VG 32 или 46), новые фильтрующие элементы (всасывающий и сливной фильтры), чистая безворсовая ткань, ёмкость для отработанного масла, фильтрующая воронка, перчатки и защитные очки.

Меры безопасности: выключите станок и отключите питание; подождите 10–15 минут, чтобы температура масла снизилась до безопасного уровня. Давление в системе необходимо полностью сбросить—это можно сделать, несколько раз прокачав гидроцилиндры без нагрузки.

III. Подробная семишаговая процедура замены масла

Шаг 1: Слить отработанное масло

Найдите сливную пробку в нижней части масляного бака и подставьте под неё ёмкость для отработанного масла. Медленно отвинтите пробку, чтобы слить старое масло. Слив проходит эффективнее, если масло ещё тёплое (но не настолько горячее, чтобы обжечь руки), поскольку тёплое масло течёт легче и уносит с собой осадок, скопившийся на дне. Процесс слива может занять более десяти минут; наберитесь терпения и дождитесь, пока масло полностью не стечёт.

Шаг 2: Очистить внутреннюю поверхность масляного бака

После того как старое масло полностью сольётся, снимите крышку бака или люк. Используйте безворсовую ткань, чтобы протереть внутренние стенки, дно и углы бака, удалив весь накопившийся шлам и металлические частицы. Никогда не используйте хлопчатобумажную ветошь или обычные тряпки, так как они оставляют волокна, которые могут засорить масляные каналы. Если на дне бака есть магнит (что часто встречается во многих станках), снимите его и тщательно очистите перед установкой обратно.

Шаг 3: Заменить или очистить фильтрующий элемент

Гидравлический фильтрующий элемент выполняет роль «почек» масляной системы. При каждой замене масла необходимо заменять сливной фильтрующий элемент, а всасывающий фильтрующий элемент можно либо очистить, либо заменить в зависимости от его состояния. Помните: замена масла без замены фильтра — напрасный труд—загрязнения, задержанные в старом фильтре, быстро испортят новое масло. Не выбрасывайте старый фильтр сразу; его можно использовать для оценки степени загрязнения. Разрезав его и осмотрев на наличие металлической стружки и шлама, можно получить ценную информацию об износе станка.

Шаг 4: Осмотреть и очистить другие компоненты

Заодно проверьте состояние внутреннего подогревателя бака (если он установлен), указателя уровня масла и соединений сливной линии. Если стеклянная трубка индикатора загрязнена, протрите её тканью; иначе позже будет трудно определить уровень масла. Проверьте соединения всасывающей линии на ослабление, поскольку неплотные соединения могут привести к подсосу воздуха в систему.

Шаг 5: Залить новое масло

Убедитесь, что все сливные пробки и соединения надёжно затянуты. Используйте класс и вязкость масла, указанные производителем (обычно ISO VG 46 для цехов с нормальной температурой и VG 32 для холодных условий). Заливайте масло медленно через фильтрующую воронку, чтобы не допустить попадания примесей и пузырьков воздуха. Заправляйте до уровня между средней и верхней отметками на щупе, не превышая максимальную линию. Во время процесса держите область вокруг заливного отверстия в чистоте, чтобы внутрь не попадала пыль.

Шаг 6: Удалить воздух из системы

После заливки нового масла в магистралях останется воздух. Запустите станок на низкой скорости (кратковременно включайте электродвигатель масляного насоса) и 5–10 раз прокачайте цилиндр без нагрузки. По мере заполнения магистралей уровень масла будет снижаться. Остановите станок и долейте гидравлическое масло до средней отметки на щупе. Повторите этот процесс удаления воздуха и доливки 2–3 раза, пока цилиндр не начнёт двигаться плавно, без рывков («stick-slip»). Неправильное выполнение этого шага может привести к вибрации, шуму и нестабильности давления.

Шаг 7: Пробный запуск и проверка

Запустите станок в обычном режиме и следите за показаниями датчиков температуры и давления масла. Проверьте все соединения и сливные пробки на наличие утечек. После работы в течение 15–30 минут снова остановите станок, проверьте уровень масла и при необходимости долейте. Запишите дату замены масла, тип масла и наработку для дальнейшего обслуживания.

IV. Три распространённые ошибки при замене масла

Ошибка 1: Смешивание масел разных брендов или классов

Пакеты присадок в гидравлических маслах разных брендов могут конфликтовать; при смешивании могут возникать химические реакции, снижающие смазывающие свойства, вызывающие вспенивание и увеличивающие образование шлама. Смешивание не рекомендуется, даже если классы вязкости одинаковы. Если масла того же бренда нет в наличии, постарайтесь тщательно очистить масляный бак перед заливкой нового масла.

Ошибка 2: Замена масла без замены фильтрующего элемента

Если фильтрующий элемент засорён или загрязнён, новое масло быстро загрязнится до того же уровня, что и старое. Фильтрующие элементы сливной линии недороги и должны заменяться при каждой замене масла. Также рекомендуется менять всасывающий фильтрующий элемент через каждые две замены масла.

Ошибка 3: Пренебрежение чистотой окружающей среды

Замена масла в пыльных или ветреных местах, а также использование грязных воронок и ёмкостей фактически приводит к попаданию примесей в новое масло. Перед заменой протрите область вокруг заливного отверстия тканью и убедитесь, что все инструменты для заливки чистые. Не утилизируйте отработанное масло как попало; передайте его в профессиональную службу переработки.

V. Советы по регулярному обслуживанию

Еженедельно: проверяйте уровень масла и при необходимости доливайте. Следите за цветом масла: белёсый оттенок указывает на попадание воды, а тёмный цвет — на высокотемпературное окисление.

Ежемесячно: проверяйте наличие осадка на дне масляного бака и контролируйте индикатор перепада давления на фильтрующем элементе (если он предусмотрен).

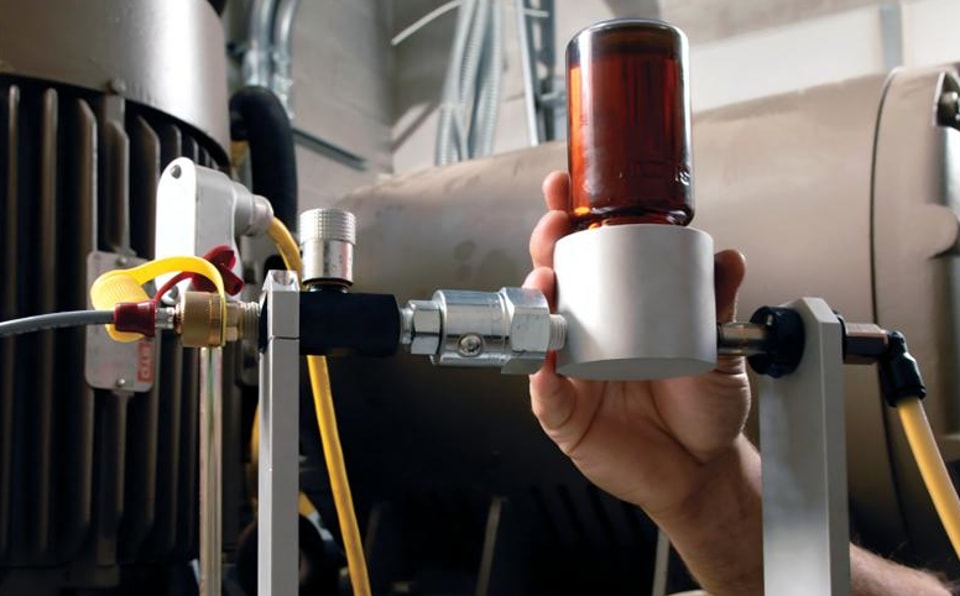

Раз в шесть месяцев: отправляйте пробы масла на лабораторный анализ (если есть возможность) и корректируйте интервал замены масла по результатам.

Контроль температуры масла: поддерживайте температуру масла в диапазоне от 35°°C до 55°°C. Длительное воздействие высоких температур ускоряет окисление и сокращает интервал замены масла.

Гидравлическое масло — это кровь трубогибочного станка. Если вы правильно выполните эти четыре пункта—заменять масло по графику, менять фильтрующий элемент при каждой замене масла, использовать масло подходящего типа и обеспечивать надлежащий выпуск воздуха и чистоту—ваша гидросистема прослужит на годы дольше и будет гораздо реже страдать от необъяснимых отказов.
