Как выбрать листогибочный станок с верхним валком

Выбор листогибочной машины с верхним валком начинается с понимания самого оборудования. Только полностью разобравшись в его характеристиках, особенностях, функциях и собственных потребностях, можно переходить к выбору.

Трехвалковые листогибочные машины бывают механическими и гидравлическими: механические трехвалковые листогибочные машины, в свою очередь, делятся на симметричные и асимметричные. Они могут гнуть металлические листы в круговые, дугообразные и конические изделия в определенном диапазоне.

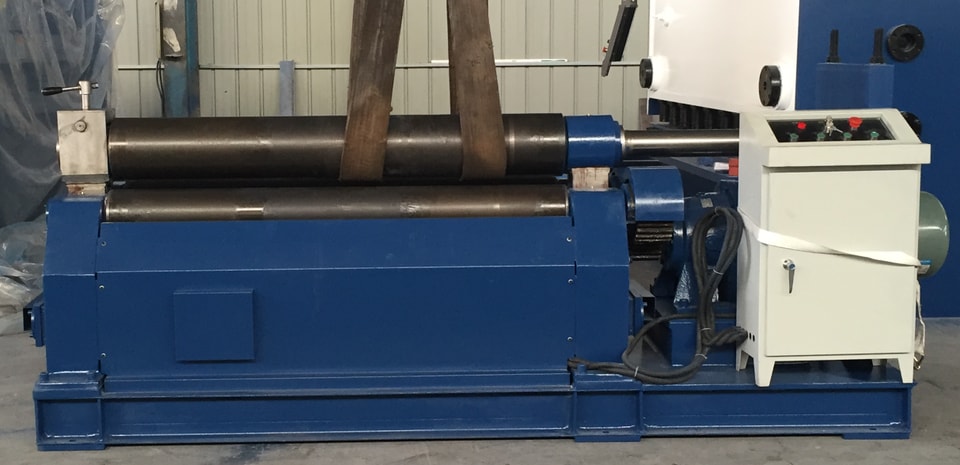

Эксплуатационные характеристики механической трехвалковой симметричной листогибочной машины: эта машина имеет симметричную трехвалковую конструкцию. Верхний валок симметрично перемещается вверх и вниз по центру между двумя нижними валками, приводясь в движение винтом, гайкой и червячной передачей. Два нижних валка вращаются от двигателя. Выходная шестерня редуктора входит в зацепление с шестерней нижнего валка, обеспечивая крутящий момент для гибки листового металла. Недостаток этой машины в том, что концы листа необходимо предварительно подгибать на другом оборудовании.

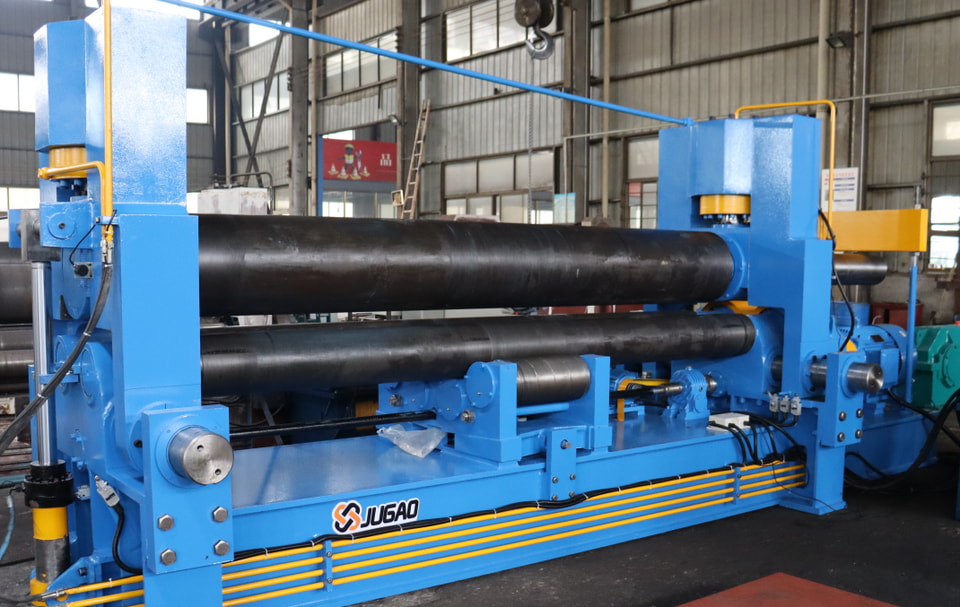

Гидравлическая трехвалковая симметричная листогибочная машина имеет трехвалковую симметричную конструкцию. Верхний валок симметрично перемещается вверх и вниз между двумя нижними валками под действием гидравлического масла в гидроцилиндре, воздействующего на поршень. Два нижних валка вращаются, а крутящий момент для гибки листа обеспечивает выходная шестерня редуктора, находящаяся в зацеплении с шестерней нижнего валка.

При покупке листогибочной машины с верхним валком мы можем сначала ознакомиться с особенностями различных листогибочных машин.

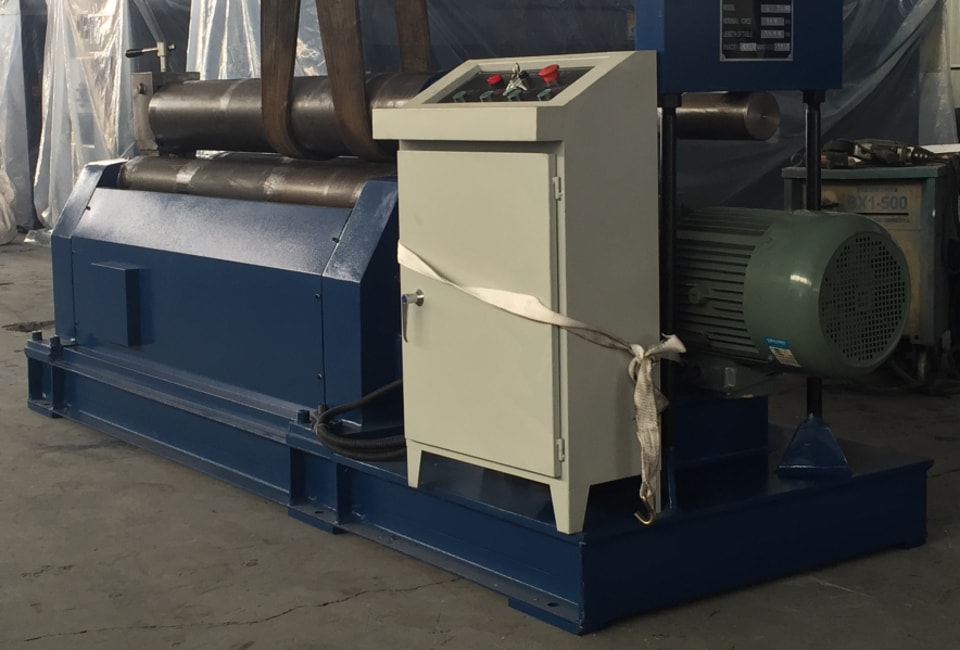

1. Механическая симметричная листогибочная машина: особенности — простая конструкция, небольшой вес, удобство изготовления и обслуживания, низкие капитальные вложения. Два боковых валка можно расположить очень близко друг к другу, что обеспечивает более точное формование, но при этом остается большая прямолинейная кромка. Недостаток в том, что концы листа нужно предварительно подгибать на другом оборудовании.

Области применения и условия: для различных операций гибки листа, где требуется предварительная подгибка или отсутствие кромки загиба, подходит стандартный симметричный тип; для операций, где требуется кромка загиба, можно использовать симметричный тип с подкладками для кромки загиба.

2. Гидравлическая трехвалковая симметричная листогибочная машина: особенности — эта модель является предпочтительным решением для крупногабаритных трехвалковых симметричных листогибочных машин.

Области применения и условия: подходит для различных операций гибки листа, где требуется предварительная подгибка или она не требуется; стандартная симметричная модель подходит для задач, где необходима кромка загиба. Для операций гибки листа с кромкой загиба можно использовать симметричную модель с подкладками для кромки загиба.

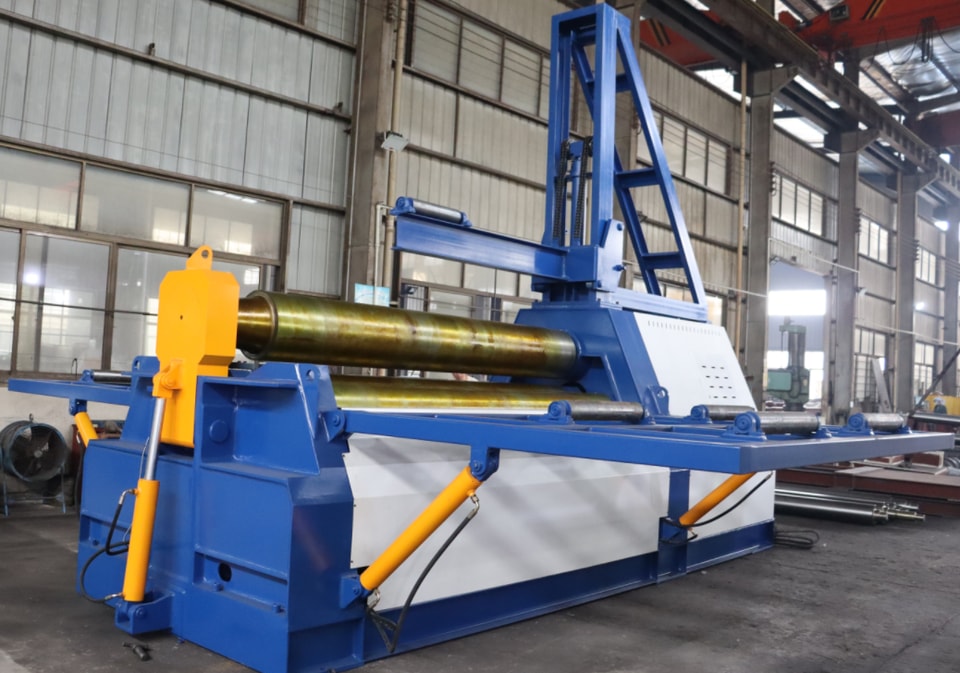

3. Четырехвалковая листогибочная машина: особенности — четырехвалковая листогибочная машина является самой функциональной, быстрой и точной среди листогибочных машин. По сравнению с симметричными трехвалковыми машинами с верхней регулировкой она имеет функцию предварительной подгибки; по сравнению с машинами с нижней и горизонтальной регулировкой она отличается меньшей прямолинейной кромкой и более высокой точностью гибки. Кроме того, она может выполнять определенные операции по формовке и правке металлических листов, обеспечивает прямую предварительную подгибку, экономит время и материал и является современной и идеальной крупногабаритной листогибочной машиной.

Подходит для гибки тяжелых заготовок и для задач, требующих высокого уровня автоматизации и статического контроля.

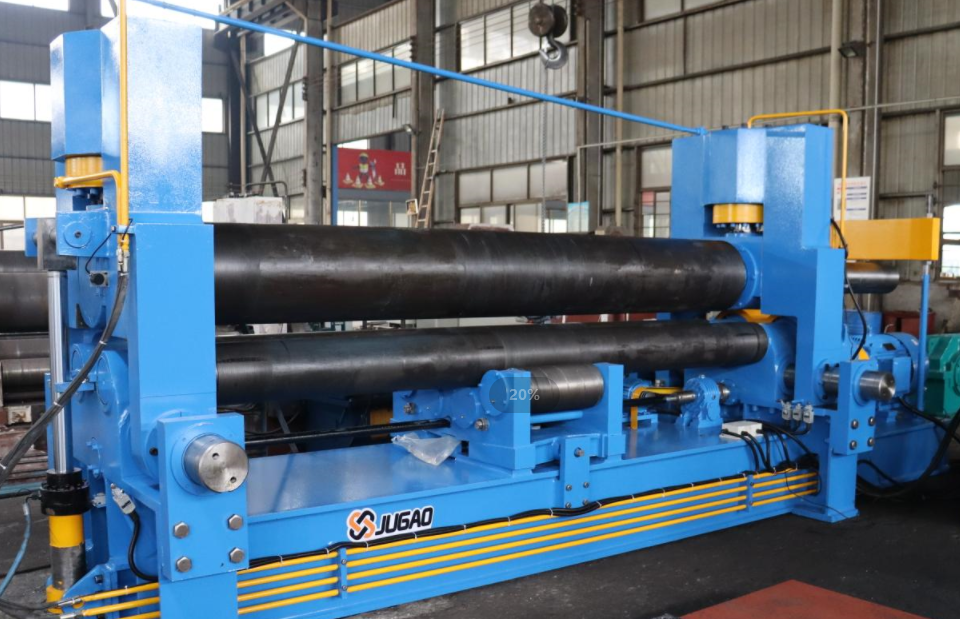

4. Уникальные особенности универсальной листогибочной машины с верхним валком:

A. Высокоточная предварительная подгибка кромки: длина прямолинейной кромки может свободно задаваться. Верхний валок напрямую увеличивает давление при предварительной подгибке, обеспечивая высокую точность подгибки кромки.

B. ЧПУ-управление, высокая производительность: параметры процесса гибки управляются системой ЧПУ, что упрощает работу и значительно повышает скорость.

C. Исключительная точность изделия: верхний валок выполнен в форме барабана, а нижний валок оснащен регулируемыми опорными роликами. Непрерывная гибка позволяет получать качественные изделия в более широком диапазоне — от тонких до толстых листов.

D. Безопасность эксплуатации: два нижних валка неподвижны, а верхний валок перемещается вверх-вниз и влево-вправо. Заготовка не движется вместе с нижним валком, что обеспечивает безопасность оператора.

E. Интегрированная конструкция, простой фундамент, удобство перемещения: цельная рама исключает необходимость анкерных болтов, упрощает устройство фундамента и облегчает перемещение оборудования.

F. Для разных задач требуются соответствующие методы управления. В зависимости от области применения используются следующие методы управления: TNC (верхнее ЧПУ): для многономенклатурного мелкосерийного производства; T & BNC (верхнее и нижнее ЧПУ): для малономенклатурного крупносерийного производства.

G. Механизм гибки оснащен устройствами O-типа, U-типа, многосекционного R-типа и вспомогательным коническим устройством, что позволяет выполнять гибку конусов в определенном диапазоне. Гибка O-типа: задний тип гибки; гибка U-типа: передний тип гибки; гибка многосекционного R-типа: комбинированный тип. Подходит для: идеален для средних и тяжелых листогибочных машин.

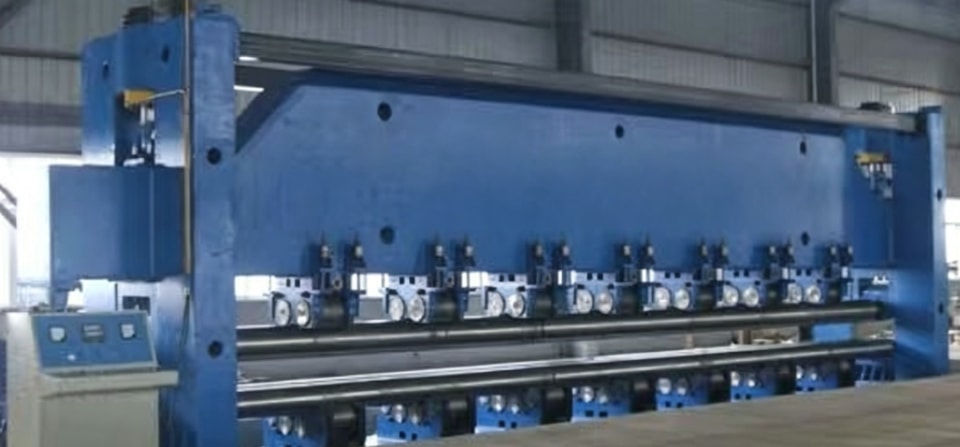

5. Морская трехвалковая симметричная листогибочная машина: особенности — эта машина имеет трехвалковую симметричную конструкцию. Верхний валок симметрично перемещается вверх и вниз между двумя нижними валками под действием гидравлического масла в гидроцилиндре, воздействующего на шток поршня, обеспечивая тем самым гидравлический привод. Два нижних валка вращаются, а выходная шестерня редуктора входит в зацепление с шестерней нижнего валка, подавая крутящий момент для гибки листа. Под двумя нижними валками расположено несколько комплектов опорных роликов для повышения их жесткости и обеспечения вертикальной регулировки. Над верхним валком расположен жесткий ригель, а между ригелем и верхним валком — несколько комплектов опорных роликов для дальнейшего повышения его жесткости. Подходит для гибки сверхшироких криволинейных деталей.

6. Листогибочная машина для криволинейной вниз регулируемой гибки: Особенности: станок использует немецкие технологии, прост в эксплуатации и отличается высокой скоростью. Полностью гидравлический привод и передовые технологии. Подходит для высокоточных цилиндрических деталей.

7. Трёхвалковый асимметричный листогибочный станок: Особенности: этот станок может вальцевать цилиндрические детали малого диаметра, а торцы формируются за одну операцию.
