Лазерные станки для резки используют сложную сеть силовых и сигнальных кабелей для обеспечения стабильной работы. Поскольку многие из этих кабелей постоянно перемещаются вместе с режущей головкой и другими компонентами станка, они многократно подвергаются воздействию изгибов, трения, вибрации, нагрева и загрязнений.

Со временем такие условия эксплуатации могут повредить изоляцию кабелей или внутренние проводники, что в конечном итоге приводит к нестабильной работе станка или неожиданным простоям.

К счастью, большинство проблем, связанных с кабелями, можно сократить благодаря правильному монтажу и регулярному профилактическому обслуживанию. В этом руководстве рассматриваются основные причины износа кабелей лазерных станков и приводится практический пошаговый подход к продлению срока их службы.

Что необходимо знать об износе кабелей лазерного станка

Причины износа кабелей

Кабели лазерного станка отвечают за передачу электрической энергии и управляющих сигналов между различными компонентами оборудования. Во время ежедневного производства кабели могут многократно сгибаться, скручиваться или перемещаться по мере движения лазерной головки по рабочей зоне.

Неправильная прокладка кабелей, чрезмерные изгибы, недостаточная поддержка или постоянное трение о компоненты станка могут постепенно повреждать оболочку кабеля и внутренние проводники.

Рабочая среда также может ускорить износ. Высокая температура, скопившаяся пыль, металлические частицы, масло и другие загрязнения могут ослабить изоляционные материалы и сократить срок службы кабелей.

Понимание источников этих рисков облегчает разработку эффективной стратегии профилактического технического обслуживания.

Последствия износа кабелей

Не следует игнорировать повреждение кабелей. Повреждённый кабель может вызвать ряд эксплуатационных проблем, включая:

· Нестабильная передача мощности лазера или её прерывание

· Нерегулярное движение станка или нестабильная работа

· Риски поражения электрическим током из-за повреждения изоляции или оголения проводников

· Непредвиденные остановки производства

· Более высокие затраты на ремонт и замену

Выявление ранних признаков износа позволяет техническому персоналу устранить проблему до того, как она приведёт к более серьёзной неисправности станка.

Пошаговое руководство по предотвращению износа лазерных кабелей

Шаг 1. Оптимизация прокладки кабелей

Правильная прокладка — один из наиболее эффективных способов снизить механическую нагрузку на лазерные кабели.

Кабели должны проходить по плавным и естественным траекториям внутри станка. Не следует прокладывать их вокруг острых углов или допускать чрезмерно малые радиусы изгиба. Также кабели необходимо размещать вдали от зон, где движущиеся компоненты могут защемить, сдавить или постоянно натирать их.

При необходимости для дополнительной защиты можно установить кабельные лотки, защитные рукава или кабелепроводы.

Продуманная траектория прокладки позволяет кабелю свободно перемещаться, одновременно снижая лишние изгибы и трение.

Шаг 2. Установка кабельных опор и энергоцепей

Нельзя допускать, чтобы подвижные кабели свободно свисали внутри станка.

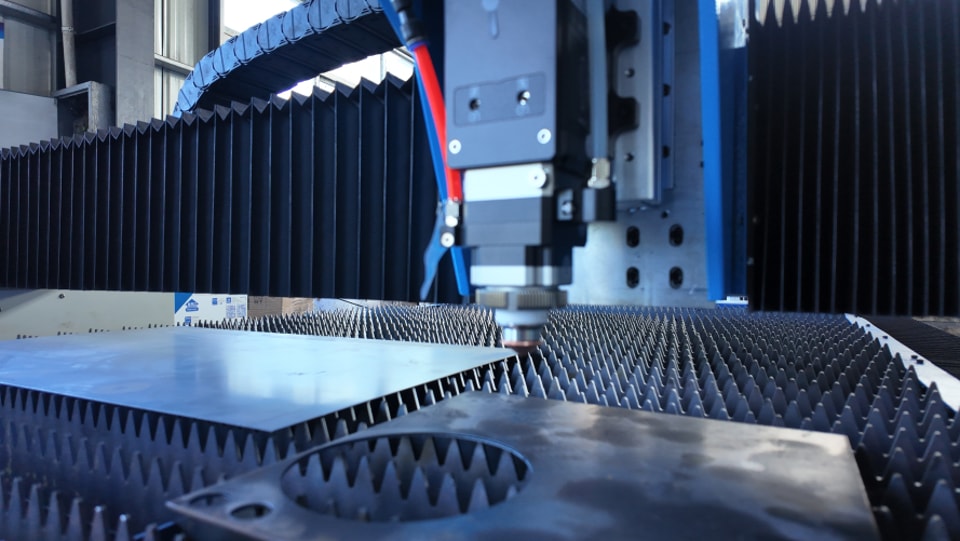

Кабельные цепи, или энергоцепи, направляют кабели по заданной траектории во время перемещения лазерной головки. Это предотвращает чрезмерное раскачивание, спутывание, перекручивание и контакт с расположенными рядом механическими компонентами.

Энергоцепи особенно полезны на станках с большой длиной перемещения или частыми высокоскоростными движениями.

При правильной установке они равномернее распределяют механическую нагрузку и значительно снижают повторяющееся напряжение на отдельных участках кабеля.

Шаг 3. Регулярный осмотр кабелей

Профилактический осмотр обходится значительно дешевле, чем ожидание отказа кабеля во время производства.

Операторы и технический персонал должны регулярно проверять кабели на наличие видимых признаков износа. Особое внимание следует уделять:

· Трещинам на внешней изоляции

· Потёртостям или истиранию

· Сплющенным или сдавленным участкам

· Оголённым внутренним проводам

· Ослабленным или повреждённым разъёмам

· Участкам с чрезмерным изгибом

Любой кабель с серьёзными повреждениями следует незамедлительно заменить.

Продолжение эксплуатации оборудования с повреждённым кабелем повышает риск прерывания сигнала, возникновения электрических неисправностей и непредвиденной остановки станка.

Шаг 4. Поддержание правильной длины кабеля в свободном состоянии

Длина и натяжение кабеля должны быть правильно сбалансированы.

Если кабель установлен слишком натянуто, движение станка может постоянно тянуть за разъёмы и внутренние проводники. Такое повторяющееся натяжение со временем может привести к преждевременной усталости материала или нарушению соединения.

Однако чрезмерный провис создаёт другую проблему. Свободно провисающие кабели могут спутаться, зацепиться за движущиеся компоненты или натираться о расположенные рядом детали станка.

Необходимо оставить достаточную свободную длину для полного диапазона перемещений станка, сохранив при этом надлежащий контроль над кабелем.

Правильный провис помогает минимизировать нагрузку как на кабель, так и на места его подключения.

Шаг 5. Защита кабелей от воздействия рабочей среды

Механическое движение — не единственный фактор, влияющий на срок службы кабеля.

В рабочих зонах лазерной резки могут присутствовать пыль, металлическая стружка, масло, тепло и другие загрязнения. Эти вещества могут постепенно повреждать оболочку кабеля или проникать в зоны соединений.

Поэтому поддержание чистоты станка и прилегающей рабочей зоны является важной частью технического обслуживания кабелей.

Регулярно удаляйте скопившуюся пыль и металлические частицы, а также не допускайте ненужного воздействия на кабели чрезмерно высоких температур, масла или агрессивных химических веществ.

Поддержание подходящих условий эксплуатации помогает сохранять характеристики изоляции и снижает риск преждевременного старения.

Шаг 6: Обучение операторов станка

Даже правильно установленная кабельная система может преждевременно изнашиваться, если операторы обращаются с ней неправильно.

Операторы должны знать основные правила защиты кабелей, включая:

· Не допускайте ненужного натяжения или перекручивания

· Соблюдайте правильную траекторию прокладки

· Проверяйте кабели во время плановых осмотров станка

· Немедленно сообщайте о видимых повреждениях

· Освобождайте зоны перемещения кабелей от препятствий

Правильные рабочие привычки позволяют предотвратить многие проблемы с кабелями, которых можно избежать.

По этой причине обучение операторов следует рассматривать как важную часть профилактического технического обслуживания, а не как необязательную меру.

Передовые методы для продления срока службы кабелей

Соблюдение шести описанных выше шагов позволяет значительно снизить износ кабелей. Однако несколько дополнительных мероприятий по техническому обслуживанию могут еще больше повысить надежность в долгосрочной перспективе.

Выбирайте высококачественные кабели с повышенной гибкостью

Кабели, используемые в подвижных узлах лазерного оборудования, должны быть пригодны для многократного изгиба.

Кабели с повышенной гибкостью специально разработаны для работы в условиях непрерывных изгибов, скручивания и перемещений при сохранении электропроводности и целостности изоляции.

Использование кабелей, не предназначенных для динамических применений, может снизить первоначальные затраты, однако частая замена и простои станка в долгосрочной перспективе приводят к большим расходам.

Всегда выбирайте характеристики кабеля в соответствии с условиями эксплуатации станка и требованиями к перемещениям.

Составьте график профилактического технического обслуживания

Техническое обслуживание кабелей не должно полностью зависеть от того, заметит ли оператор проблему.

Составьте документированный график осмотров и технического обслуживания, включающий проверку состояния кабелей, их прокладки, очистку, разъемы, кабелеукладчики и интервалы замены.

Для станков, работающих непрерывно или в условиях интенсивного производства, частоту осмотров следует соответственно увеличить.

Структурированная программа технического обслуживания облегчает выявление постепенного износа до того, как он приведет к неожиданной поломке.

Контролируйте условия эксплуатации станка

Изменения в работе станка могут служить ранними признаками проблем с кабелями.

Обращайте внимание на необычные колебания мощности лазера, периодические сбои связи, нестабильные перемещения станка или необъяснимые сообщения об ошибках.

При наличии используйте функции диагностики и мониторинга станка, чтобы выявлять нестандартное поведение электрических систем или каналов связи.

Своевременное изучение этих предупреждающих признаков позволяет предотвратить перерастание незначительного износа кабеля в серьезную неисправность.

Часто задаваемые вопросы

Как часто следует проверять кабели лазерного станка?

Базовый визуальный осмотр можно проводить еженедельно, а более подробную проверку рекомендуется выполнять примерно раз в месяц.

Станкам, работающим длительное время, на высокой скорости или в тяжелых промышленных условиях, могут потребоваться более частые осмотры.

Может ли повреждение кабелей повлиять на качество лазерной резки?

Да.

Поврежденные силовые кабели или сигнальные кабели могут прерывать передачу электроэнергии или обмен данными между компонентами станка. Это может привести к нестабильной мощности лазера или нестабильной работе станка, что в конечном итоге повлияет на точность резки и качество готовых деталей.

Требуется ли каждому лазерному станку кабельная цепь?

Не обязательно.

Однако кабельные транспортеры и кабельные цепи особенно полезны для кабелей, которые многократно перемещаются во время работы станка. Они особенно важны для станков с длинноходовыми осями, частыми перемещениями или высокой рабочей скоростью.

Контролируя траекторию перемещения кабеля, кабельные цепи существенно снижают изгиб, трение и механическую усталость.

Заключение

Предотвращение износа лазерных кабелей — важная часть обеспечения надежной и эффективной работы оборудования для лазерной резки.

Правильная прокладка кабелей, контролируемое перемещение в кабельных цепях, регулярные проверки, достаточная длина свободного участка кабеля, защита от воздействия окружающей среды и обучение операторов помогают снизить риск преждевременного износа.

Для обеспечения надежной работы в течение длительного времени производителям и пользователям станков также следует выбирать подходящие высокогибкие кабели, составлять график профилактического обслуживания и отслеживать изменения в работе оборудования.

Даже сравнительно небольшой объем регулярного обслуживания кабелей позволяет предотвратить неожиданные простои, сократить расходы на ремонт и поддерживать стабильное качество резки на протяжении всего срока службы станка.
