Основные узлы и ключевые особенности универсального листогибочного вальцовочного станка

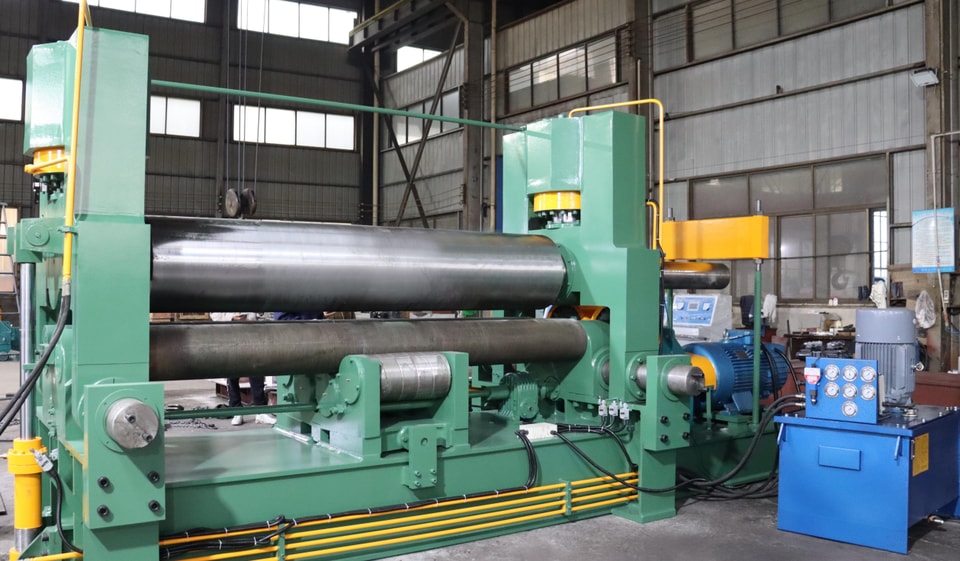

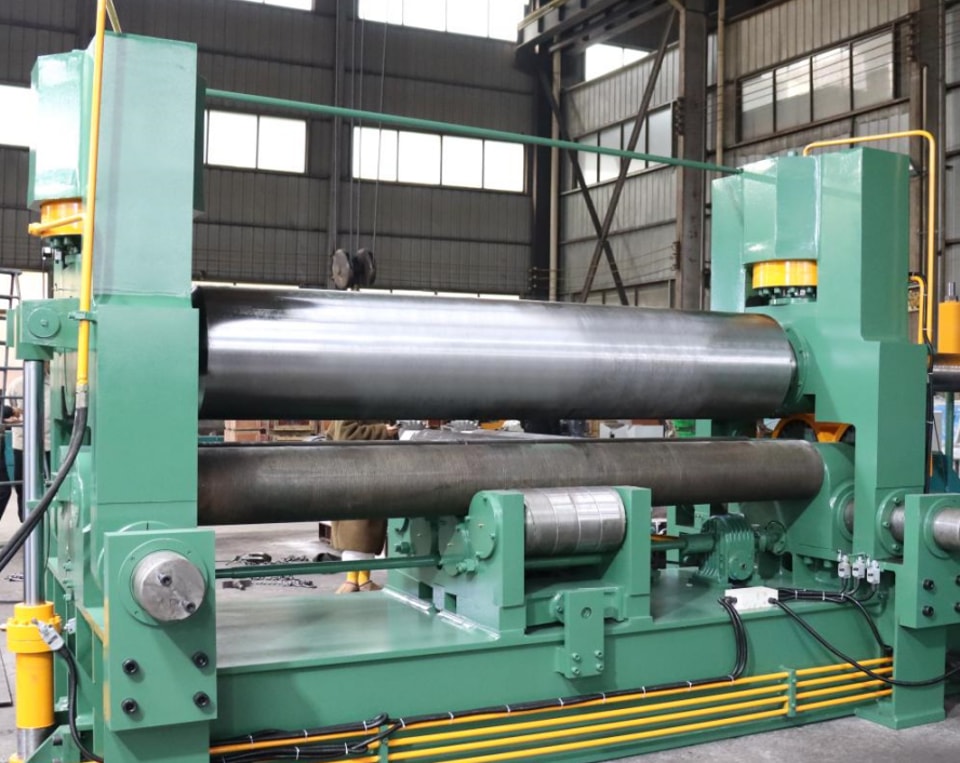

Универсальный листогибочный вальцовочный станок — это формовочный станок, предназначенный для непрерывного точечного гиба листового металла. В обычных симметричных трехвалковых листогибочных вальцовочных станках при вальцовке обычно оставляется определенная ширина нерабочей кромки на обоих концах листа. После вальцовки в цилиндр используется функция предварительного гиба для устранения этой нерабочей кромки и формирования цилиндрической формы. Заготовки, обработанные на листогибочном вальцовочном станке, часто имеют прямые кромки с обоих концов, поэтому перед дальнейшей вальцовкой требуется сварка, что занимает много времени и снижает производительность.

Основные узлы универсального листогибочного вальцовочного станка:

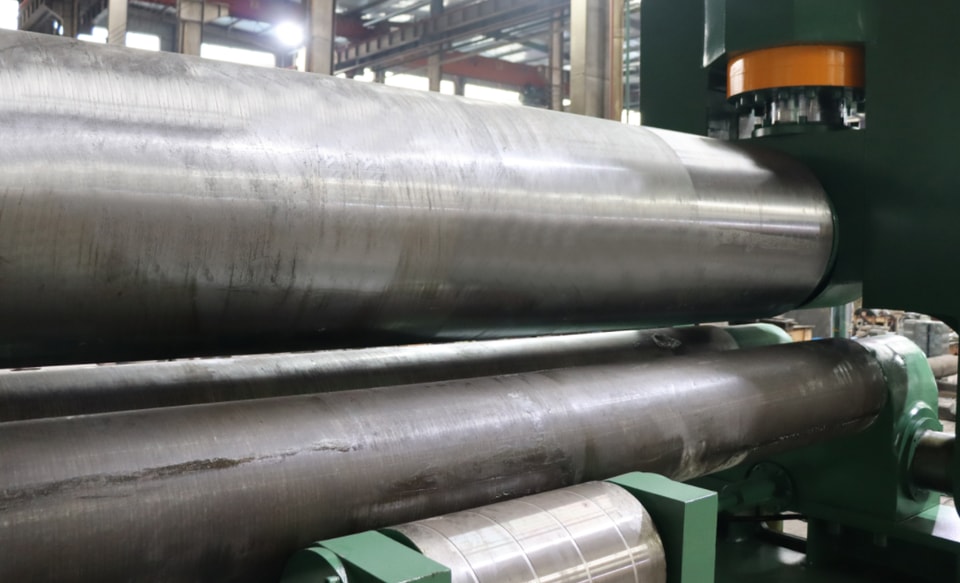

(1) Верхний и нижний валки: это важные узлы листогибочного вальцовочного станка, изготовленные из кованой высококачественной углеродистой стали.

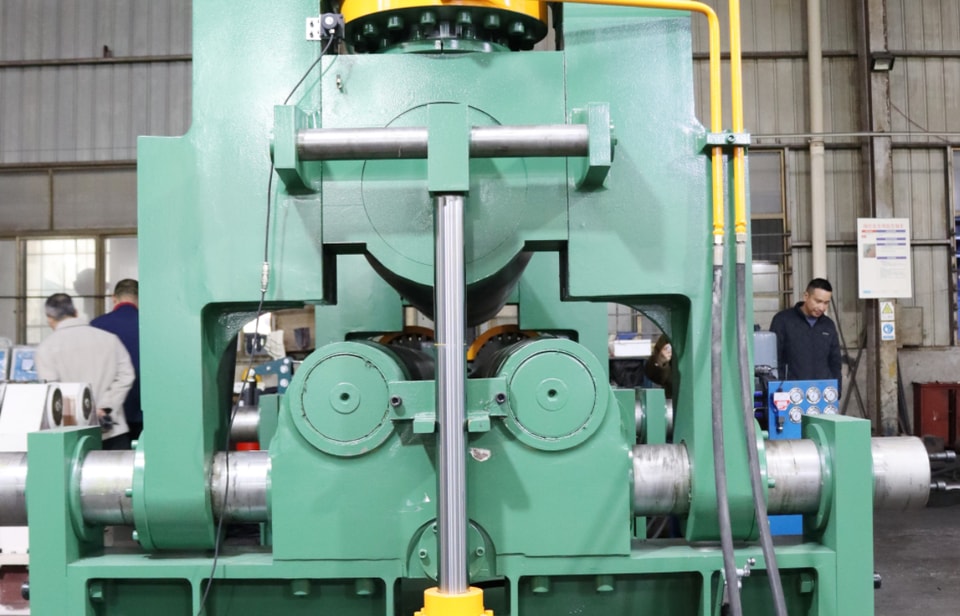

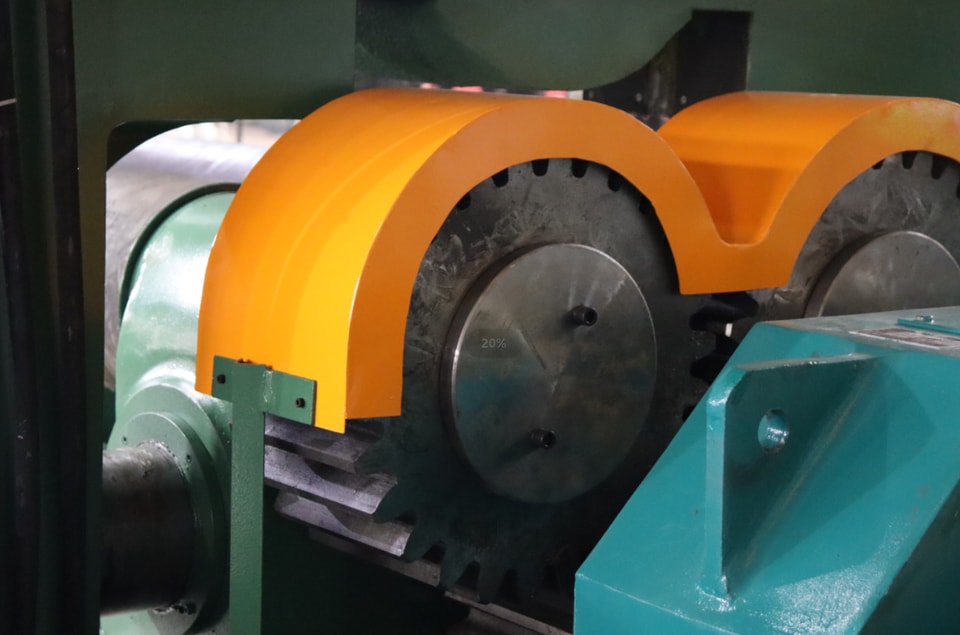

(2) Станина: имеется две станины — левая и правая. На станине установлен подшипник нижнего валка. Внутри станины расположен винт с квадратной резьбой, верхний конец которого шарнирно соединен с опорными узлами на обоих концах верхнего валка. В нижней части установлена пара червячных колес и косозубая передача. Вращение гайки в червячной передаче вызывает перемещение верхнего валка вверх или вниз.

(3) Редуктор: на швеллерном основании вместе с прокладкой установлен редуктор ZSY280 с закаленными зубьями.

(4) Устройство разгрузки листогибочного вальцовочного станка: установлено с одной стороны редуктора для балансировки верхнего валка при разгрузке; разгрузка и возврат выполняются с помощью гидроцилиндра.

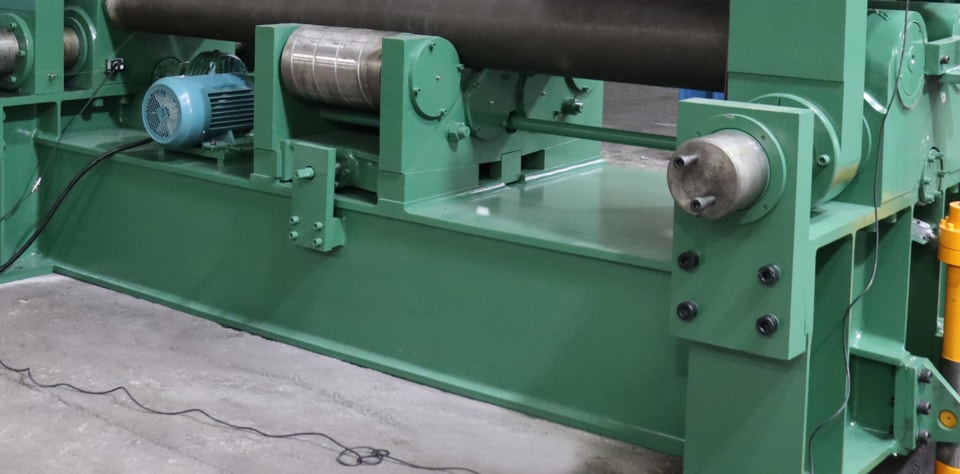

(5) Основание: сварено из профильного проката и стальных листов. На нем установлены станина, редуктор, двигатель и т. д., образуя единый узел.

(6) Электрические компоненты: все они установлены в шкафу управления для удобства эксплуатации.

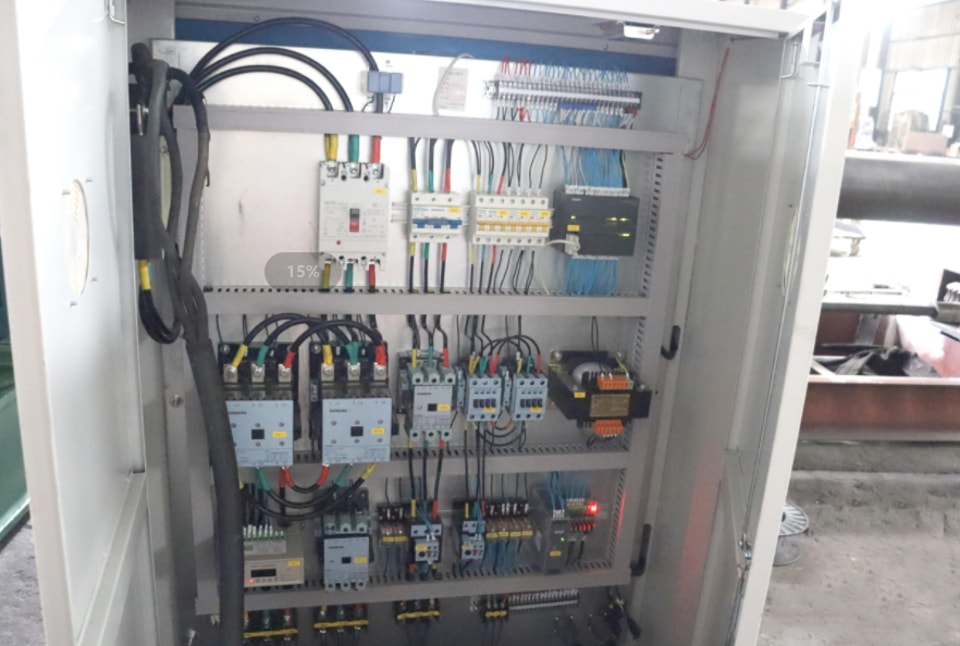

Электрическая система управления универсального листогибочного вальцовочного станка состоит из электрического шкафа управления и операционного пульта. Питание: 380 В/50 Гц. Главный выключатель имеет защиту от короткого замыкания и перегрузки главного двигателя. Реверс двигателя осуществляется через контактор переменного тока; в цепи управления используется релейное управление, что обеспечивает надежную работу и длительный срок службы. Пульт управления оснащен кнопками управления готовой продукцией и индикаторными лампами для контроля работы и рабочего состояния всего станка.

Универсальные листогибочные вальцовочные станки широко используются в котлостроении, судостроении, нефтяной отрасли, деревообработке, производстве металлоконструкций и других отраслях машиностроения. Как специализированный станок, он играет важную роль в базовой промышленной обработке. Почти все стальные материалы, формуемые в цилиндрические изделия, обрабатываются на листогибочном вальцовочном станке. Он находит применение в автомобильной, военной и других сферах. В зависимости от различных требований он может вальцевать стальные колонны, чтобы соответствовать конкретным задачам, что делает его очень практичным оборудованием.
