Основные особенности профилегибочных станков для квадратных труб

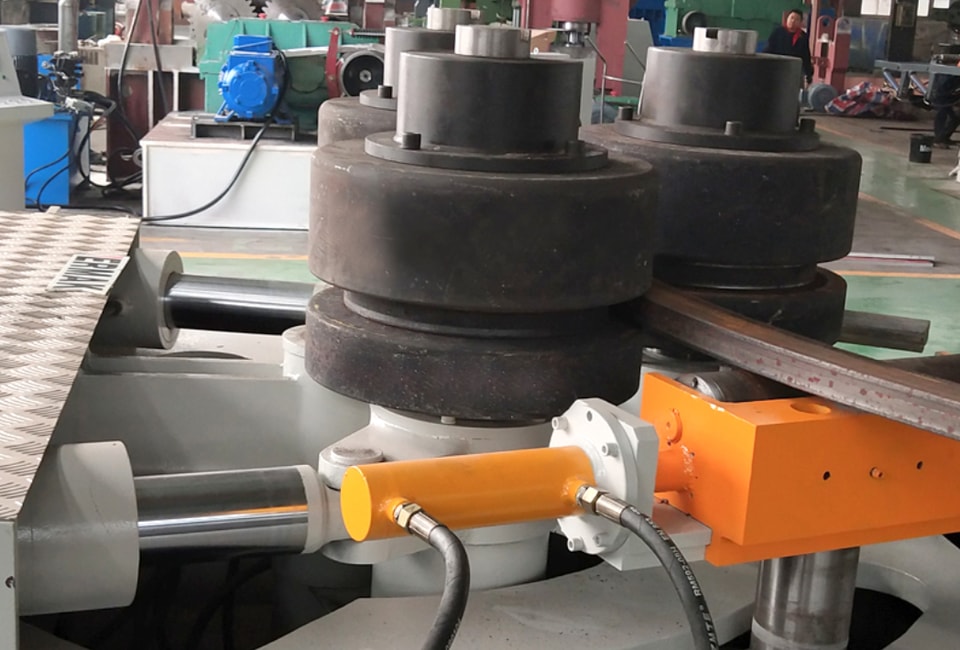

Профилегибочный станок выполняет предварительную гибку, вальцовку и правку профилей за один проход. Он отличается передовой конструкцией и широкими функциональными возможностями, а также может устанавливаться вертикально или горизонтально в зависимости от потребностей пользователя. Станок имеет дугообразную конструкцию с регулируемым опусканием. Верхний вал закреплен неподвижно, а два нижних вала перемещаются по дуге относительно верхнего вала вокруг центральной оси. Их основная функция — предварительная гибка концов профиля и его деформация. Одновременно два нижних вала выполняют функцию основных приводных валов: гидравлические двигатели приводят их в движение, обеспечивая формообразование изогнутого профиля.

Все три рабочих валка профилегибочного станка для квадратной трубы являются основными приводными валками и приводятся в движение гидравлическими двигателями и зубчатыми передачами. Подъем и опускание двух нижних валков осуществляется гидравлическим приводом, при этом они могут перемещаться по дуге вокруг фиксированного центра вращения. С обеих сторон рабочих валков установлены опорные и правильные направляющие валки, которые помогают обеспечить качество гибки профилей с несимметричным сечением, например уголка. Это полностью приводная трехвалковая модель, способная выполнять предварительную гибку концов профилей. Регулировка направляющих валков позволяет устранить скручивание, возникающее при гибке несимметричных профилей. Все операции управляются кнопками на электрическом шкафу управления; цифровой индикатор перемещения обеспечивает точность 0,1 мм. Станок позволяет получать профили различной формы в зависимости от формы поперечного сечения заготовки. К преимуществам этого оборудования относятся высокая точность гибки профилей и высокая производительность.

Направляющие и правильные валки этого профилегибочного станка имеют три типа перемещения:

(1) подъем и опускание;

(2) одновременный дуговой подъем и опускание вместе с нижними валками;

(3) одновременное вращение, обеспечивающее качество формообразования профиля в процессе гибки. Перемещение двух нижних валков при подъеме и опускании отображается на цифровом индикаторе, что обеспечивает наглядность и удобство контроля. Станок оснащен вертикальным пультом управления для удобства эксплуатации.

Станина профилегибочного станка для квадратной трубы выполнена из сварной стальной конструкции и подвергается отжигу для снятия внутренних напряжений. Станок обладает достаточной прочностью и жесткостью для гибки профилей в пределах заявленной мощности. Благодаря смене оснастки он позволяет вальцевать и гнуть такие профили, как уголок, полоса, квадрат, швеллер, двутавр, круг и стальные трубы.
