Пробный запуск трубогибочного станка: как заранее выявить ошибки монтажа?

Трубогибочный станок установлен, подключён, уровень выверен — кажется, всё готово. Однако настоящая проверка качества монтажа происходит не в момент включения станка, а тогда, когда он начинает сгибать первую трубу.

Многие ошибки монтажа незаметны при работе станка без нагрузки. Проблемы проявляются только при гибке труб под нагрузкой. Именно для этого и проводится пробный запуск.—Это последняя возможность провести комплексную проверку перед официальным вводом станка в эксплуатацию.

I. Что необходимо проверить перед пробным запуском

Выверка уровня и анкерное крепление станка — первое, что необходимо проверить. Даже если уровень был выверен во время монтажа, он мог измениться после перемещения, установки и затяжки анкерных болтов. Перед пробным запуском повторно проверьте уровень с помощью прецизионного уровня и убедитесь, что он находится в допустимых пределах. Анкерные болты также необходимо повторно затянуть с указанным моментом; ни один из них не должен быть ослаблен.

Необходимо также проверить электрические и гидравлические соединения: соответствуют ли напряжение и фазы электропитания требованиям станка, надёжно ли выполнено заземление, нет ли утечек и ослабленных соединений в гидравлических линиях.—эти проблемы трудно выявить при работе станка без нагрузки, но они проявятся, когда станок будет работать под нагрузкой.

II. Этап 1 пробного запуска: работа без нагрузки

Не устанавливая трубы, включите все движения станка– поворот гибочного рычага, зажим и разжим, перемещение дорна вперёд и назад, а также подачу. Прислушайтесь к посторонним звукам, проверьте плавность движений и убедитесь, что последовательность перемещений каждой оси является правильной.

Если при работе без нагрузки возникают вибрация или посторонний шум, практически наверняка проблема связана с механическим монтажом или электрическими соединениями. Сначала устраните её — не ждите, пока трубы будут установлены.

III. Этап 2 пробного запуска: простая проверка гибки труб

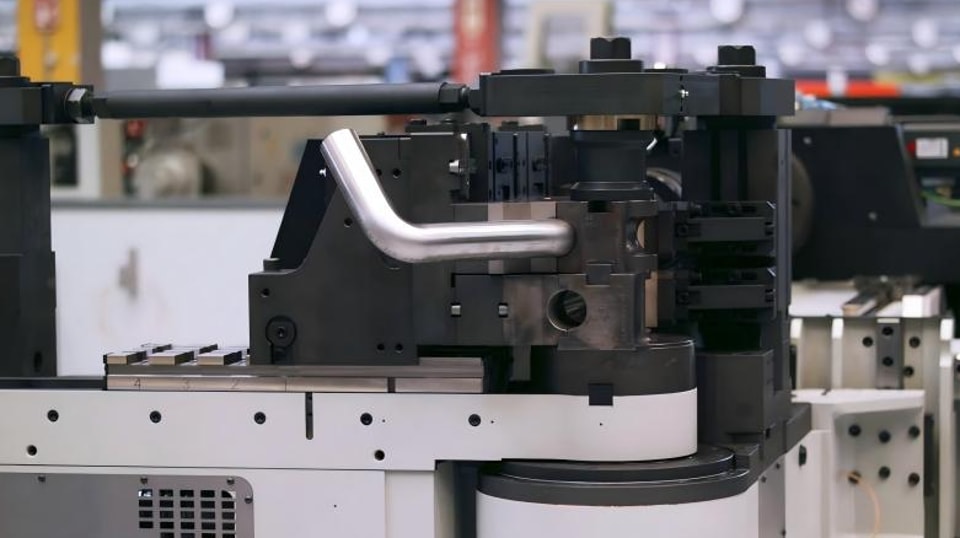

Начните первую фактическую проверку гибки с использованием самой простой программы– один изгиб, стандартный радиус и короткая труба. Проблемы монтажа проявляются даже при простой гибке: отклонение угла, царапины на поверхности, непредвиденный пружинящий возврат и сплющивание трубы — всё это предупреждающие признаки.

Если даже простую гибку невозможно выполнить правильно, это указывает на проблему с основанием; устраните её до продолжения работ.

IV. Проверка повторяемости

Гибка одной трубы с приемлемым результатом не гарантирует, что так же будут согнуты все остальные. Используя одну и ту же процедуру и одинаковые трубы, последовательно согните от пяти до десяти заготовок, измеряя угол и размеры каждой и фиксируя различия между ними.

Если повторяемость низкая, а углы значительно колеблются, возможными причинами могут быть недостаточная выверка уровня станка, ошибки установки оснастки или напряжение в раме станка, возникшее при монтаже. Эти проблемы могут быть незаметны при одной гибке, но выявятся в ходе повторных испытаний.

V. Распространённые проблемы во время пробного запуска

Если отклонение угла согнутых труб велико, сначала проверьте правильность установки оснастки, затем убедитесь, что уровень станка не изменился. Если уровень в норме, проверьте, не требуется ли точная настройка параметров программы.

Если труба проскальзывает во время гибки, это обычно вызвано недостаточным усилием зажима или неправильным положением дорна. Недостаточное усилие зажима может быть связано с низкой настройкой давления гидравлической системы, а неправильное положение дорна — с некорректной регулировкой при монтаже.

Вибрация или посторонний шум обычно возникают из-за ослабленных анкеров, фундаментных болтов или наличия зазоров в механических соединениях.

VI. Точная настройка параметров

На этапе пробного запуска не стремитесь сразу к максимальной скорости. Начните с низкой скорости и наблюдайте за работой станка под нагрузкой. После подтверждения стабильности движений всех осей и приемлемого качества гибки постепенно увеличивайте скорость.

На этапе пробного запуска постепенно отрегулируйте такие параметры, как давление гибки, усилие зажима и скорость гибки, до оптимального диапазона. После каждой регулировки согните одну трубу и проверьте результат. Переходите к следующему этапу только после подтверждения стабильного качества.

VII. Как определить успешность пробного запуска?

При последовательной гибке нескольких труб колебания углов и размеров должны находиться в допустимых пределах. На поверхности труб не должно быть царапин, складок, сплющивания и других дефектов. Станок должен работать без аномальной вибрации и постороннего шума. Последовательность движений осей должна быть правильной, без заеданий и задержек.

Пробный запуск может занимать от нескольких часов до целого дня. Не стремитесь завершить его как можно скорее: выявите и устраните все проблемы, чтобы обеспечить бесперебойный переход к серийному производству.

VIII. Важный момент, который часто упускают из виду

Для пробного запуска необходимо использовать ту же партию материалов, которая будет применяться в серийном производстве. Разные материалы могут иметь разные характеристики гибки, поэтому полученные результаты могут оказаться недостоверными. Действительными являются только данные, полученные при испытаниях с фактическими производственными материалами.

Когда вы устанавливаете новое оборудование на заводе, сколько обычно длится пробный запуск? Сталкивались ли вы с проблемами, которые проявлялись только после начала серийного производства из-за недостаточного пробного запуска? Мы будем рады узнать ваше мнение.
