Разнообразие применения универсальных листогибочных вальцов

Трехвалковые листогибочные вальцовочные станки можно классифицировать по системе управления: с фиксированной точкой, с NC-цифровой индикацией и с ЧПУ.

Трехвалковые листогибочные вальцовочные станки можно классифицировать по передаче: механические и гидравлические; по приводу: полностью приводные и частично приводные.

Трехвалковые листогибочные вальцовочные станки можно классифицировать по конструкции: вертикальные и горизонтальные.

Трехвалковые листогибочные вальцовочные станки можно классифицировать по функционалу: с предварительным подгибом и без него.

К станкам с функцией предварительного подгиба относятся: асимметричные трехвалковые листогибочные вальцовочные станки, универсальные трехвалковые станки с верхним валком, горизонтально регулируемые трехвалковые вальцовочные станки, трехвалковые станки с регулируемым криволинейным валком и трехвалковые станки с регулируемым наклонным валком. Они в основном используются для вальцовки листов толщиной 3 мм и менее.

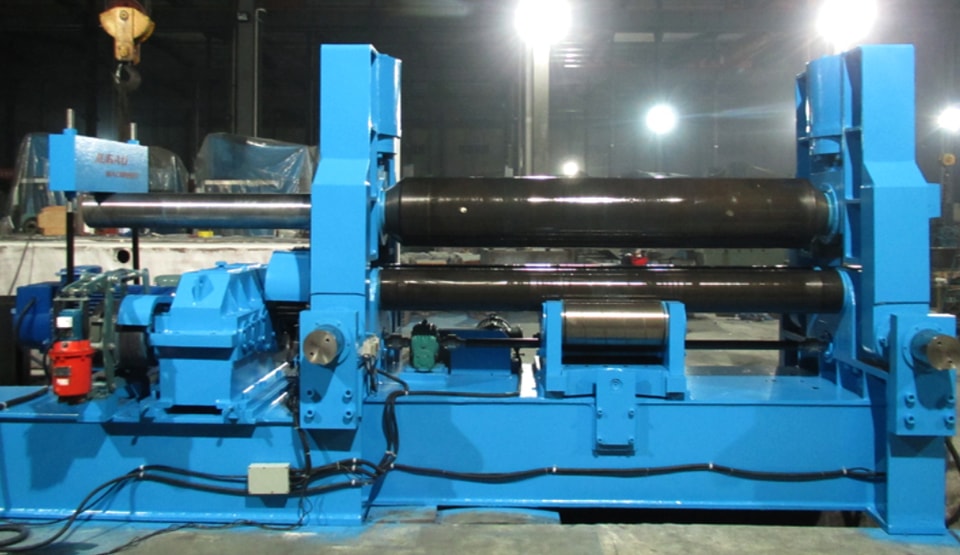

Четырёхвалковые универсальные листогибочные вальцы с верхним перемещением в основном используются для гибки листов толщиной 3 мм и менее. Эта конструкция представляет собой устаревшую японскую модель; два нижних валка закреплены в фиксированном положении, а верхний валок может перемещаться вверх, вниз, влево и вправо. В 1990-х годах этот тип станка был внедрён в Наньтуне; он отличается низкой стоимостью, возможностью предварительной гибки и широким применением.

Четырёхвалковые листогибочные вальцы с горизонтально регулируемым нижним валком в основном используются для гибки листов толщиной более 30 мм. Это тоже японская модель, которая в 1980-х годах была внедрена на заводе Changzhi Forging Press. Два нижних валка перемещаются по горизонтали как единое целое, а верхний валок движется по вертикали. Эта модель отличается стабильностью и подходит для предварительной гибки и вальцовки листов средней толщины. В начале этого века компания Changzhi Juxing Forging Press внедрила итальянскую модель на основе этой конструкции, где два нижних валка могут перемещаться по горизонтали независимо друг от друга. Эта конструкция в основном представляет собой четырёхвалковые полностью приводные вальцы. Некоторые производители также выпускают машины с двумя нижними приводными валками и пассивным верхним валком.

Четырёхвалковые листогибочные вальцы с дугообразным нижним перемещением — шведская модель, внедрённая в Чанчжи в 1990-х годах, подходит для предварительной гибки и вальцовки листов средней и малой толщины. В этой модели верхний валок закреплён неподвижно, а нижние валки по отдельности перемещаются по дугообразной траектории к верхнему валку. При предварительной гибке остаётся небольшой прямой участок, управление гибкое, холостого хода нет, а эффективность высокая. Привод — четырёхвалковый, полностью приводной.

Четырёхвалковые листогибочные вальцы с наклонным нижним перемещением — французская модель, внедрённая компанией Changzhi Juxing Forging and Pressing Company в начале этого века. Эта модель является заменой четырёхвалковой машины. Верхний валок закреплён неподвижно, а два нижних валка линейно перемещаются по направляющему пазу к верхнему валку. Эта модель обеспечивает точную работу и более высокую точность, чем тип с дугообразным нижним перемещением. Она формирует меньший прямой участок после предварительной гибки. Межосевое расстояние между двумя нижними валками изменяемое. Диапазон вальцовки шире, что позволяет легко получать малые диаметры. Также предусмотрен полный привод всех четырёх валков, предотвращающий проскальзывание при вальцовке. Это решение отличается высокой экономической эффективностью при работе со средними и тяжёлыми листами.

Станки без предварительной гибки, как правило, представляют собой симметричные четырёхвалковые листогибочные вальцы с верхним регулированием или вертикальные четырёхвалковые листогибочные вальцы с нижним регулированием.

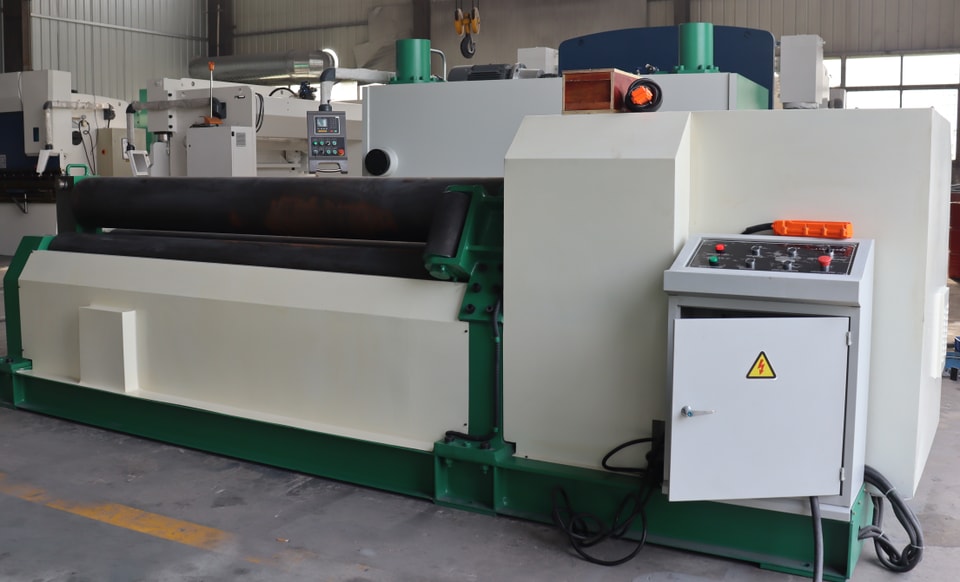

Симметричные четырёхвалковые листогибочные вальцы с верхним регулированием имеют простую конструкцию: верхний валок перемещается вверх и вниз, а нижние валки остаются неподвижными. Обычно нижние валки приводятся механически, а верхний валок является пассивным. Подъём верхнего валка может осуществляться червячной передачей или гидроцилиндром. Два нижних валка могут иметь общий привод или отдельные приводы.

В вертикально регулируемых четырёхвалковых листогибочных вальцах верхний валок неподвижен, а нижний валок перемещается вертикально как единое целое. Такой тип станка обычно используется для листов толщиной 3 мм и менее.
