Роль валков в листогибочных машинах

Трёхвалковая листогибочная машина — универсальное кузнечно-прессовое оборудование, предназначенное для гибки неметаллических листов в форме конусов, сфер, цилиндров и других изделий. Такие машины широко применяются в производстве, изготовлении котлов и парогенераторов, химической промышленности, производстве неметаллических конструкций и машиностроении. Четырёхвалковая листогибочная машина предназначена для гибки и формовки металлических листов. Она позволяет изготавливать круглые, дугообразные и конические заготовки в определённом диапазоне, а также выполнять предварительную гибку кромок листа. Это обеспечивает небольшую длину оставшейся прямой кромки, высокую производительность и грубое выравнивание металлических листов.

Схемы движения валков трёхвалковых и четырёхвалковых листогибочных машин различаются. Однако принцип их работы одинаков: обе машины используют принцип определения окружности по трём точкам для гибки заготовок с различными радиусами. Основные различия между четырёхвалковыми и трёхвалковыми листогибочными машинами заключаются в следующем:

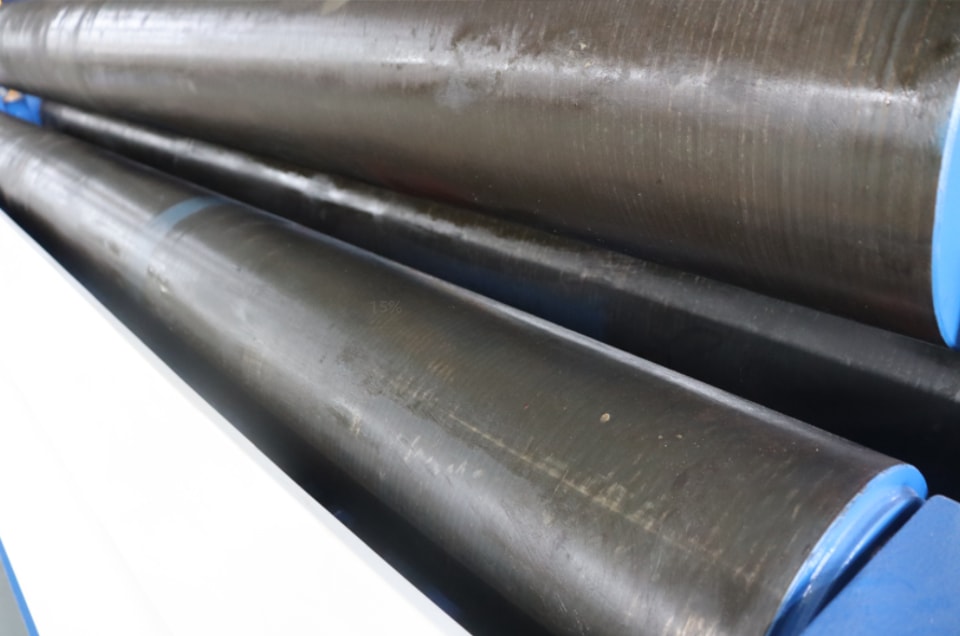

1. В трёхвалковой листогибочной машине верхний валок симметрично расположен между двумя нижними валками. Гидравлическое масло в гидроцилиндре приводит в движение поршень, обеспечивая вертикальный подъём и опускание. Конечная шестерня главного редуктора приводит во вращение два нижних валка, создавая крутящий момент для гибки листового металла. Четырёхвалковая листогибочная машина предназначена для гибки и формовки металлических листов. Она позволяет изготавливать круглые, дугообразные и конические заготовки в определённом диапазоне. Кроме того, машина выполняет предварительную гибку концов листа, обеспечивая небольшую длину оставшейся прямой кромки, высокую производительность и возможность предварительного выравнивания листового металла.

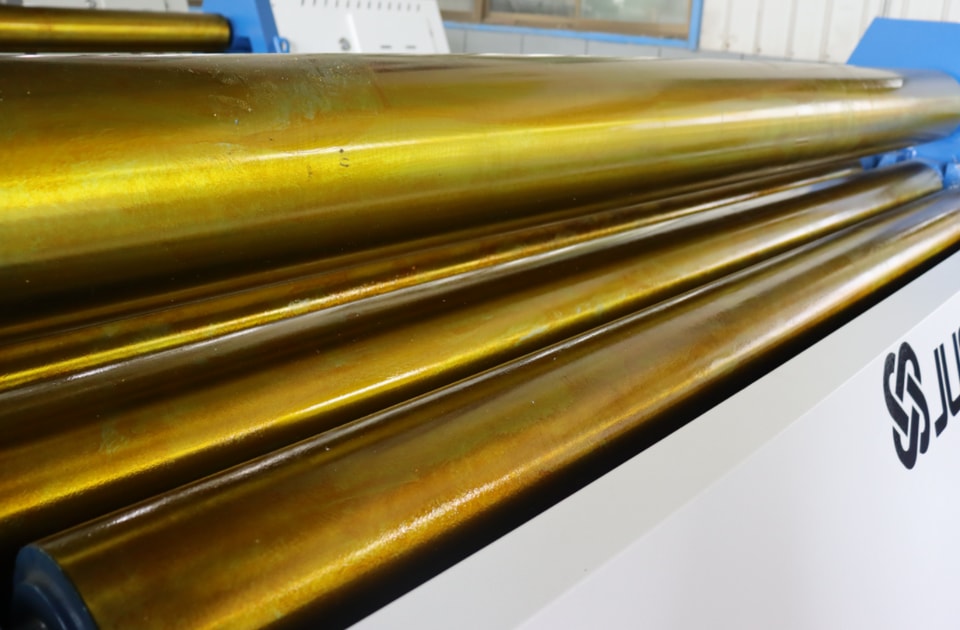

2. В трёхвалковой асимметричной листогибочной машине верхний валок является ведущим, а нижний валок перемещается вертикально, зажимая листовой металл. Шестерня нижнего валка входит в зацепление с шестернёй верхнего валка и также участвует в передаче основного привода. Боковые валки наклоняются и поднимаются, обеспечивая предварительную гибку и вальцовку. Машина имеет компактную конструкцию, проста в эксплуатации и техническом обслуживании. Верхний валок четырёхвалковой листогибочной машины является ведущим и соединён с редуктором и крестовой муфтой скользящего типа, обеспечивая крутящий момент для вальцовки листа. Нижний валок перемещается вертикально вверх и вниз; это движение обеспечивается червячной передачей редуктора (конической передачей) и винтовой парой, которая зажимает лист. Боковые валки расположены по обе стороны от нижнего валка и перемещаются под наклоном по направляющим станины; их движение обеспечивается винтовой парой и червячной передачей (или конической передачей). Все четыре рабочих валка установлены на подшипниках качения.
