Трубная обработка в авиастроении: как обеспечить безопасность полетов?

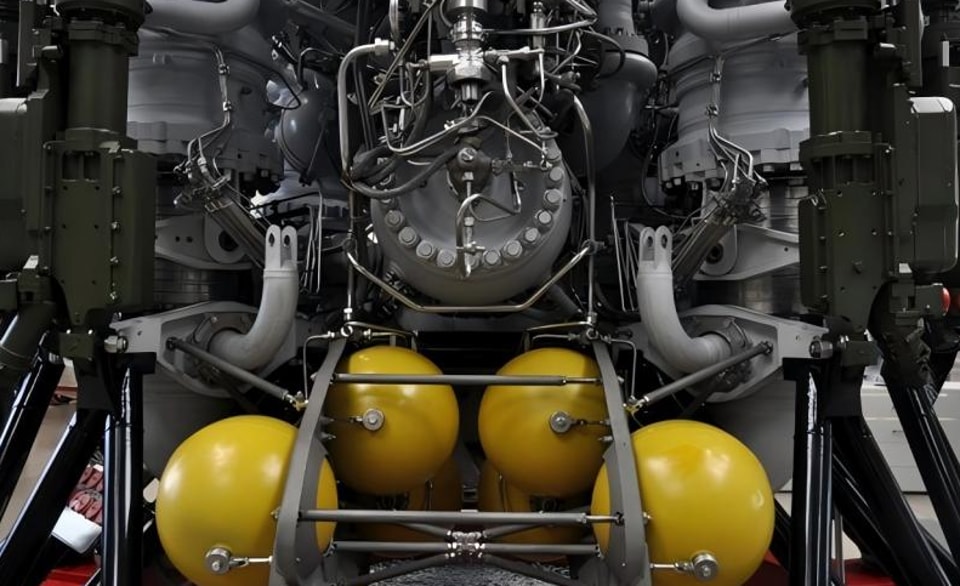

В аэрокосмической отрасли гибка труб напрямую связана с безопасностью полетов. Топливные магистрали самолета, гидравлические системы, подача кислорода и контуры охлаждения — все они зависят от гибки труб. Отказ этих линий может привести к катастрофическим последствиям. Ниже объясняется, как точная гибка труб обеспечивает безопасность с трех аспектов: материалы, процессы и контроль качества.

1. Сохранение структурной целостности и предотвращение усталостного растрескивания

Во время полета самолеты испытывают сильную вибрацию, резкие перепады температуры и колебания давления. Микротрещины, складки или царапины на внутренней стенке изгиба могут постепенно распространяться и в итоге привести к разрыву трубы.

Точная гибка труб использует дорн для поддержки стенки трубы изнутри, а также противосморщивающую матрицу, прижимающую снаружи, обеспечивая равномерную деформацию материала без складок и сплющивания. Неразрушающий контроль после гибки (флуоресцентная капиллярная или вихретоковая дефектоскопия) обеспечивает отсутствие дефектов на поверхности. Трубы, изготовленные таким образом, могут выдерживать десятки тысяч циклов давления без отказа.

2. Обеспечение беспрепятственного потока среды и предотвращение потерь давления

Топливо, гидравлическое масло и кислород требуют бесперебойной подачи. Складки или чрезмерное истончение внутренней стенки в местах изгиба могут увеличить сопротивление потоку, вызвать недостаточное давление на выходе и даже привести к засорению прецизионных клапанов загрязнениями.

Точная гибка на станке с ЧПУ обеспечивает гладкую внутреннюю стенку за счет оптимизации радиуса гиба (обычно≥в 2 раза больше диаметра трубы) и контроля степени уменьшения толщины стенки (требования аэрокосмической отрасли≤— до 15% от номинальной толщины стенки). Критические трубы также подвергаются полировке внутренней поверхности.

3. Снижение веса без потери прочности

В авиации широко используются титановые сплавы, алюминиевые сплавы, нержавеющая сталь и жаропрочные сплавы. Эти материалы чувствительны к процессу гибки: неправильная гибка может привести к чрезмерному истончению стенки, снижая сопротивление давлению.

Путем предварительного анализа поведения деформации с помощью метода конечных элементов для определения оптимальных параметров гибки (скорость, усилие зажима, вылет дорна) и использования сервосистемы управления для мониторинга крутящего момента и давления в реальном времени мы можем обеспечить, чтобы истончение стенки оставалось в безопасных пределах, одновременно используя преимущества снижения веса за счет легких материалов.

4. Точная сборка, исключение монтажных напряжений

Компактное внутреннее пространство самолета требует точной прокладки труб. Чрезмерные отклонения в углах или длине изгибов вынуждают рабочих прикладывать усилие при сборке, создавая монтажные напряжения. В сочетании с вибрациями в полете это может легко привести к преждевременным утечкам в соединениях.

Точная гибка обеспечивает «одноэтапное формование, идеальную посадку», с естественно совмещенными стыками, исключая необходимость в грубой силе и тем самым устраняя монтажные напряжения.

Ключевые технологии

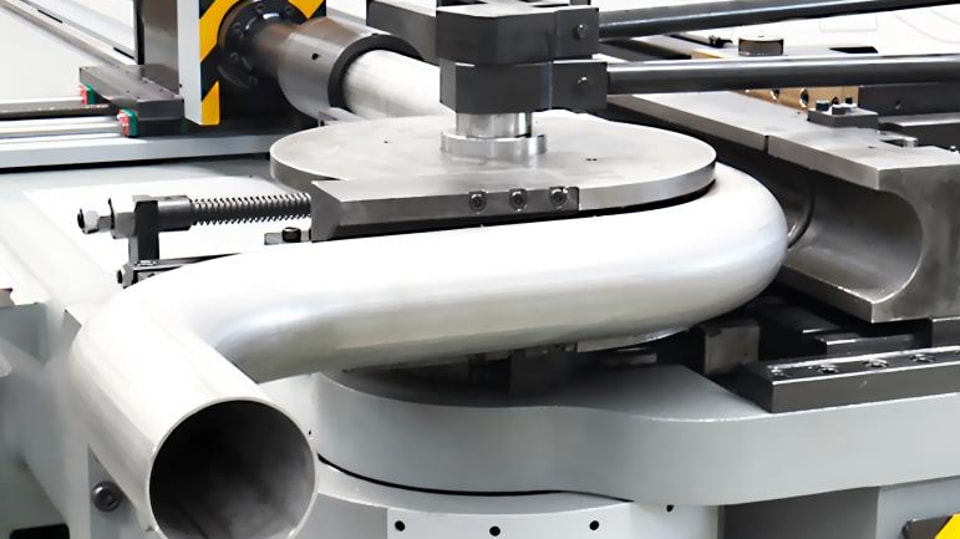

Гибка труб с ЧПУ и дорном: шарнирно-шаровой дорн поддерживает внутреннюю стенку, а противосморщивающая матрица прижимает внешнюю сторону, предотвращая сплющивание и образование складок.

Сервоприводное многоосевое управление: обеспечивает сложную гибку в нескольких плоскостях, гарантируя точность углов между изгибами.

Онлайн-лазерное измерение: мгновенно определяет каждый угол после гибки, автоматически корректирует значения компенсации и архивирует данные для создания карты качества.

Распространенные материалы: титановый сплав Ti-3Al-2.5V (гидролинии), нержавеющая сталь 321/347 (зоны высоких температур), алюминиевый сплав 6061 (системы кондиционирования воздуха), Inconel 625 (трубы охлаждения двигателя).

Стандарты качества: допуски обычно требуют углов≤ ±0.5°, длины≤ ±0,5 мм, а радиусы≤ ±0,25 мм. Необходимо соответствие стандартам AS9100 и спецификациям OEM.

В аэрокосмической отрасли гибка труб — это не рутинный процесс, а первая линия защиты безопасности. Технология ЧПУ, прецизионные оснастки, онлайн-контроль и строгая система качества совместно обеспечивают, чтобы каждая согнутая труба была безупречной в экстремальных условиях.
