В чем разница между гильотинными ножницами и ножницами с качающейся балкой? Читайте далее!

В условиях Индустрии 4.0 ЧПУ-ножницы постепенно вытесняют многие традиционные механические ножницы. Однако модели с ЧПУ делятся на гильотинные и поворотно-балочные, из-за чего многим сложно выбрать подходящий вариант. Ниже мы разберем различия между ними по нескольким ключевым параметрам, чтобы помочь вам принять более обоснованное решение.

I. Принцип работы

Верхний нож поворотно-балочных ножниц закреплен на держателе ножа, а нижний — на рабочем столе. Держатель ножа движется по дуге вокруг фиксированной оси, выполняя процесс резки.

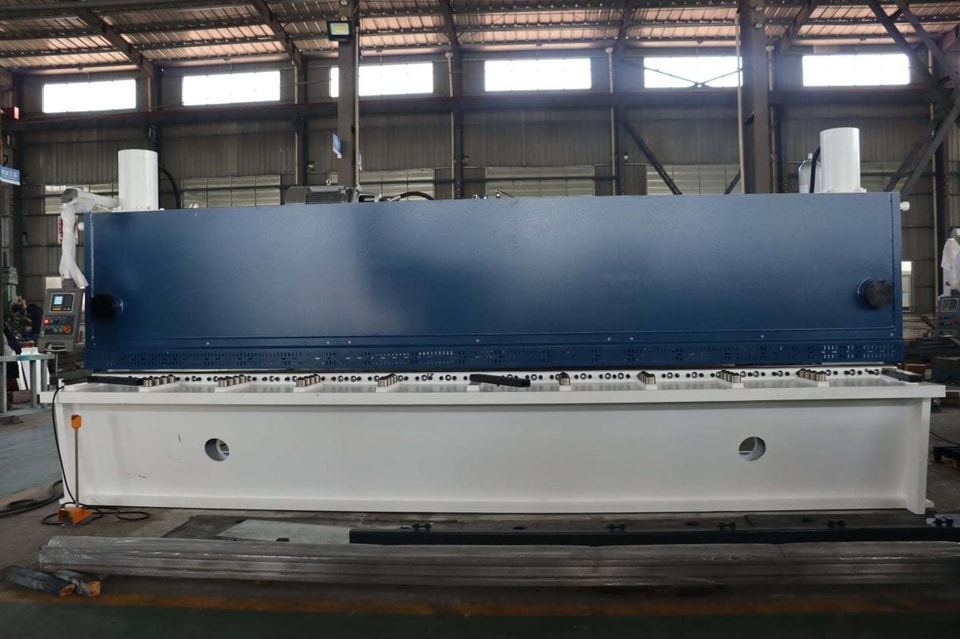

Гидроцилиндры гильотинных ножниц вертикально установлены по обеим сторонам станка. Вверх-вниз движение цилиндров приводит в вертикальное движение держатель ножа, обеспечивая прямолинейный рез листового металла.

Это различие в принципе работы напрямую определяет области их применения—гильотинные ножницы обеспечивают более прямое вертикальное усилие реза и подходят для толстых листов; дуговое движение поворотно-балочных ножниц эффективно при резке тонких листов.

II. Срок службы ножей

У поворотно-балочных ножниц верхний нож имеет 2 режущие кромки, а нижний — 4.

У гильотинных ножниц по 4 режущие кромки и на верхнем, и на нижнем ноже. Режущие кромки можно заменять, что обеспечивает более длительный срок службы.

Количество режущих кромок напрямую влияет на срок службы ножей. У гильотинных ножниц режущих кромок больше, и их можно заменять, поэтому при одинаковой нагрузке ножи приходится менять реже, а общий срок службы станка больше.

III. Регулировка зазора между ножами

Ножницы с качающейся балкой оснащены ручным механизмом быстрой регулировки, который позволяет вручную настраивать зазор в зависимости от толщины и материала листа. Однако при повороте ножедержателя угол реза и зазор изменяются.

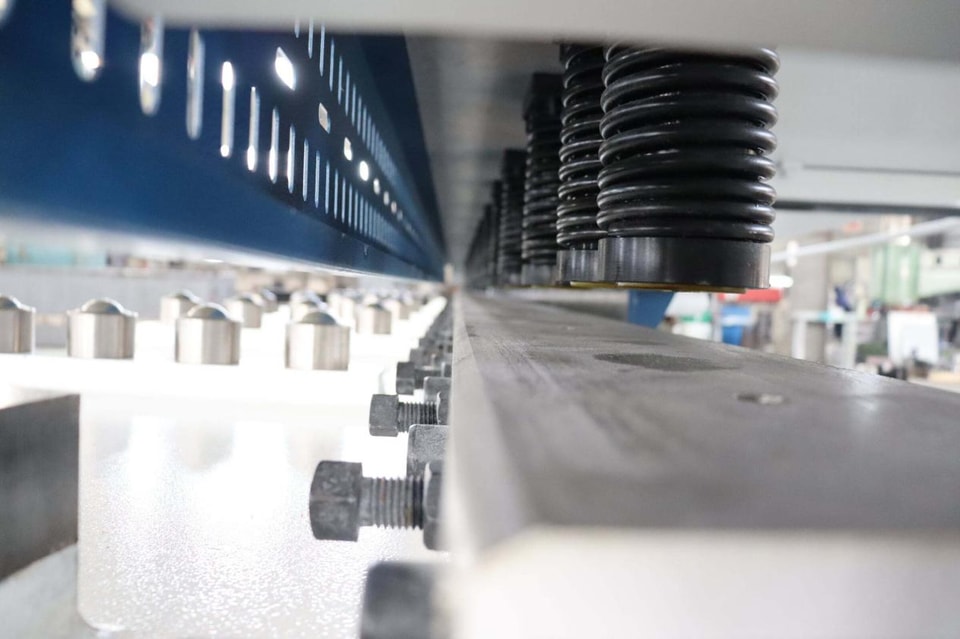

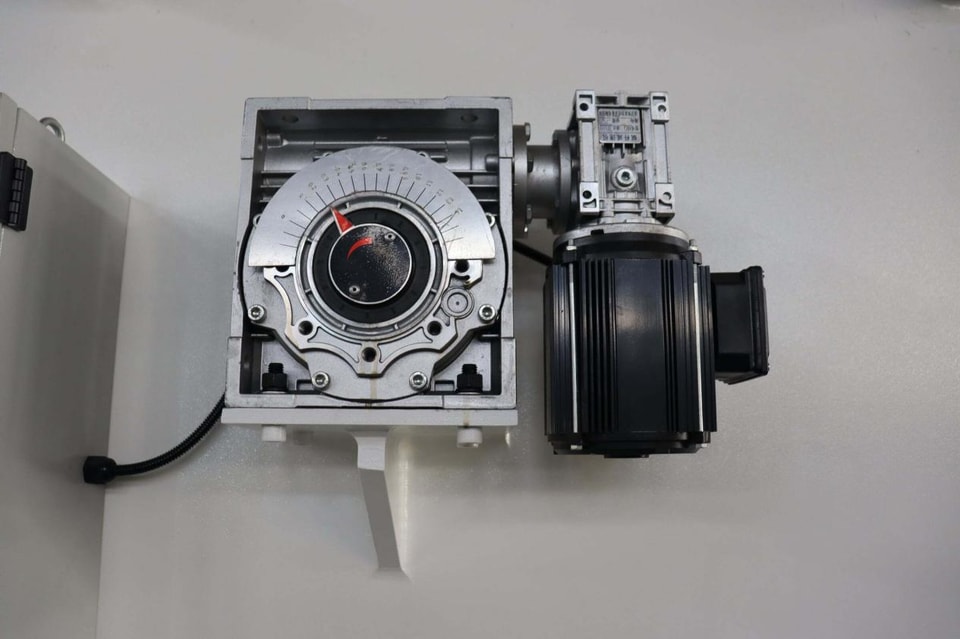

Гильотинные ножницы используют трехточечную роликовую направляющую конструкцию, при которой ножедержатель перемещается без люфта по верхней и нижней направляющим. Зазор между ножами регулируется электрически через систему, что обеспечивает большую удобство и точность.

Разница между ручной и электрической регулировкой особенно заметна при частой смене материала. Электрическая регулировка экономит время и обеспечивает более простое и точное управление.

IV. Регулировка угла реза

Угол реза ножниц с качающейся балкой фиксирован и не подлежит регулировке, что ограничивает область их применения и делает их непригодными для обработки толстых листов.

Угол реза гильотинных ножниц можно регулировать в диапазоне от 0° до 2°°, что позволяет настраивать его в зависимости от различных материалов листа и дает явное преимущество при обработке толстых листов.

Регулируемый угол реза означает, что оборудование может адаптироваться к большему числу типов и толщин листового материала. Эта функция особенно полезна при обработке листов различной толщины.

V. Обработка и эксплуатация

Зазор между ножами у ножниц с качающейся балкой необходимо регулировать вручную, а угол реза у них фиксирован. Качество резки толстых листов в целом среднее. Их преимущество — низкая цена; если не требуется высокая точность и толщина листа не превышает 8 мм, их можно выбрать в целях экономии.

Зазор между ножами у гильотинных ножниц регулируется электрически, обеспечивая вдвое более высокую точность, чем у ножниц с качающейся балкой. Угол реза регулируется, а цельносварная рама проходит вибрационное старение, что обеспечивает хорошую жесткость и высокую точность. Для листов толщиной более 8 мм рекомендуется гильотинные ножницы, поскольку принцип работы качающейся балки ограничивает точность резки толстых листов. Недостаток — более высокая себестоимость и цена.

Итак, для тонких листов и при ограниченном бюджете выбирайте ножницы с качающейся балкой; для толстых листов и при высоких требованиях к точности — гильотинные ножницы.

VI. Комплектация и система управления

Ножницы с качающейся балкой обычно оснащаются системой E21S, которая управляет ходом заднего упора и ходом ножа, а также может хранить 40 программ. Передняя подача и пневматическая задняя опора — опции.

Помимо E21S, гильотинные ножницы также часто оснащаются системами P40 и DAC360S. Конструктивно они нередко комплектуются серводвигателем. При использовании P40 отдельная система для передней подачи не требуется — P40 можно использовать напрямую для управления.

Система верхнего портального типа отличается большей гибкостью, при этом обе внешние конфигурации доступны в качестве опций.

VII. Рекомендации по покупке

Ножницы с качающейся балкой подходят для резки тонких листов, когда не требуется высокая точность, и стоят сравнительно недорого. Если вам нужен только обычный режим работы, резка небольших толщин, редкое использование и ограниченный бюджет, ножницы с качающейся балкой вполне подойдут.

Гильотинные ножницы имеют широкую область применения и подходят для обработки нержавеющей стали, алюминиевых сплавов и высокопрочных легированных листов. Хотя они немного дороже, их соотношение цены и качества очень хорошее. Для резки больших объемов толстых листов с высокими требованиями к точности рекомендуется гильотинные ножницы.

Обе модели подходят для тонких листов, но ножницы с качающейся балкой не могут выполнять все те задачи, которые доступны гильотинным ножницам. Если вы не уверены, потребуется ли в будущем обрабатывать толстые листы, лучше предусмотреть достаточный запас возможностей—покупка машины недостаточного размера или с ограниченными функциями позже обойдется значительно дороже, чем сразу приобрести подходящую модель.

Какую толщину листового металла вы режете чаще всего? Какие материалы вы обрабатываете? Эта информация поможет точнее определить, какую модель машины выбрать. Приглашаем к обсуждению.
