Каковы ключевые моменты электрического подключения трубогибочного станка?

Когда речь заходит об электрических соединениях трубогибочных станков, я видел слишком много таких случаев: станок собран, механическая часть в порядке, но стоит включить питание — срабатывает авария, серводвигатель начинает хаотично вибрировать или даже сгорает плата привода. В итоге причина почти всегда оказывается в электрических соединениях. Проводка кажется простой, но в ней бесчисленное множество нюансов.

Согласование питания и чередование фаз имеют первостепенное значение.

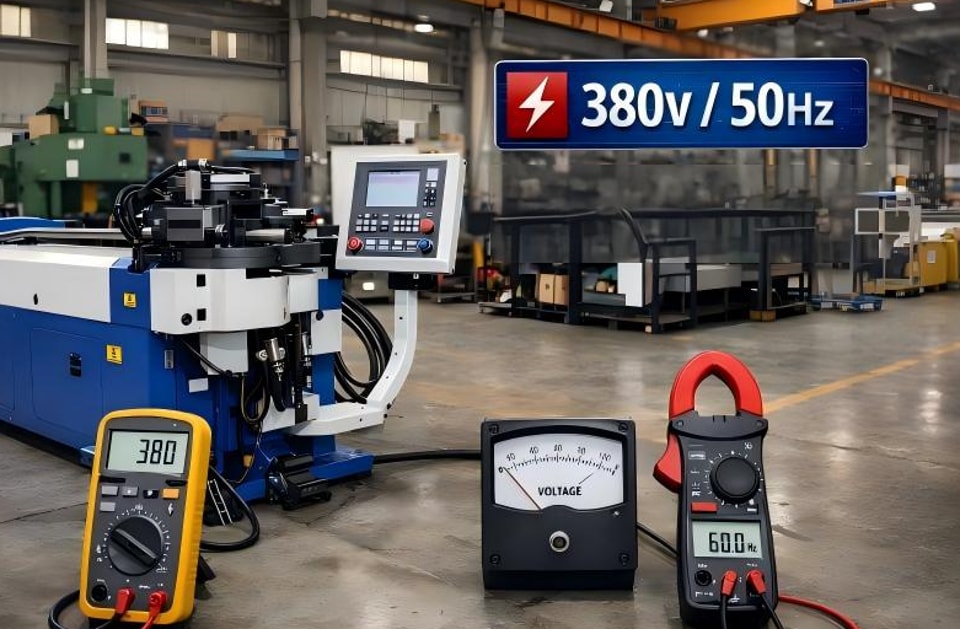

Перед подачей питания сначала убедитесь, что напряжение и частота в цехе соответствуют указанным на шильдике станка. Станок на 380 В, подключенный к 220 В, попросту не запустится, а при подключении станка на 460 В к сети 380 В из-за пониженного напряжения может сработать авария привода. Если напряжение неверное, последующая настройка уже не поможет.

Чередование фаз легко упустить из виду. Если на трехфазном двигателе перепутано чередование фаз, масляный насос будет вращаться в обратную сторону, и гидросистема не создаст давление. В моделях трубогибов с гибочным рычагом, где есть риск провисания под действием силы тяжести, обратное вращение может привести к неожиданному падению гибочного рычага под собственным весом, что создает угрозу безопасности. Перед кратковременным пуском станка на тестовом ходе убедитесь, что направление вращения совпадает со стрелкой на масляном насосе; это занимает меньше полминуты.

Кабельные характеристики: не смотрите только на сечение

Площадь поперечного сечения силового кабеля нужно выбирать в соответствии с номинальным током станка, с некоторым запасом. Слишком тонкие провода будут вызывать падение напряжения при больших нагрузках, что приведет к слабому движению гибочного рычага и нестабильности углов. Некоторые цеха для удобства используют любые имеющиеся провода, что приводит к перегреву, старению изоляции и заметному росту отказов после определенного времени работы.

Управляющие кабели и сигнальные линии следует прокладывать отдельно от силовых линий и не связывать их в общий жгут. Если сигнальные линии серводвигателя и энкодера на большой длине идут параллельно силовым линиям большого тока, помехи неизбежны. Помехи в сигнале обратной связи по углу приведут к колебаниям угла загиба трубы.

Заземлению невозможно уделить слишком много внимания.

Плохое заземление — коренная причина многих необъяснимых неисправностей. Аварии сервопривода, колебания сигнала энкодера, сбои связи с сенсорным экраном, периодические неполадки—многие проблемы после проверки в итоге сводятся к неправильному заземлению.

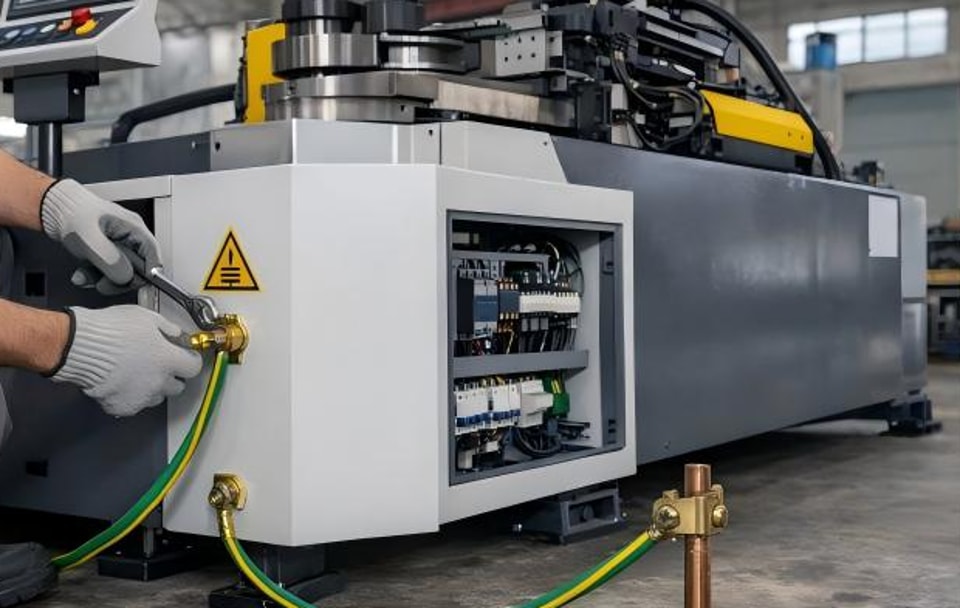

Заземление следует выполнять отдельно, не используя общий заземляющий электрод со сварочными аппаратами или мощными электродвигателями. Сопротивление заземления должно быть как можно ниже, а заземляющий провод — достаточно толстым медным кабелем. Если условия заземления в системе электроснабжения цеха неудовлетворительные, стоит установить отдельный заземляющий электрод. Правильное заземление естественным образом устраняет множество электрических неисправностей.

Цепи аварийной остановки и безопасности должны пройти тщательные испытания.

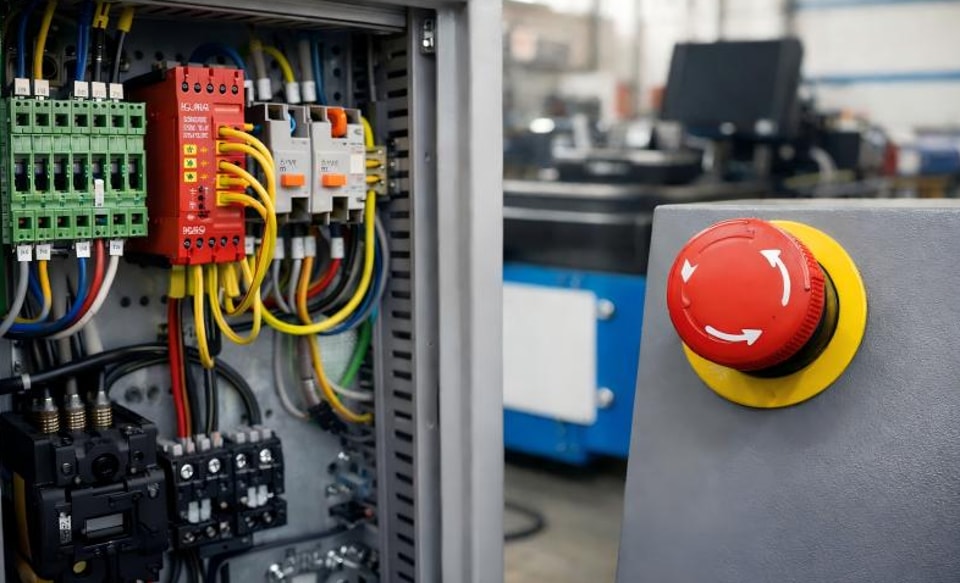

Цепь аварийной остановки — это не просто соединение проводов; каждый компонент должен проверяться отдельно. Нажатие кнопки аварийной остановки на панели управления должно немедленно останавливать все движения без задержки, и ни одна ось не должна оставаться в движении. Также необходимо проверить выключатели безопасности дверей и концевые выключатели—станок должен автоматически останавливаться или оставаться неподвижным при открытии двери.

Тщательная проверка в этой области обеспечивает безопасность оператора. Не стоит недооценивать время, потраченное на проверку аварийной остановки; оно того стоит.

Затяжка и маркировка клемм проводки.

В условиях вибрации клеммы проводки могут постепенно ослабевать. Ослабленные клеммы увеличивают контактное сопротивление, что приводит к перегреву, искрению и прерывистым сигналам. Используйте правильный момент затяжки; чрезмерная затяжка может повредить клеммы.

Четко маркируйте каждый провод: где питание, где сигнал и к какой клемме он подключен. Это будет крайне важно при поиске неисправностей.

Контрольный список перед включением питания

Вы подтвердили чередование фаз? Заземляющий провод подключен правильно? Все клеммы затянуты? Проверки аварийной остановки и цепи безопасности выполнены? После выполнения этих проверок включение станка практически исключает сбои запуска, вызванные проблемами с проводкой.

Стандартизация электрических соединений во многом определяет стабильность оборудования и уровень отказов в последующей эксплуатации. Сталкивались ли вы в своем цехе с проблемами из-за невнимательности к деталям при подключении оборудования?
