Что вызывает дефекты гибки из-за температурных проблем в трубогибочных станках?

Вопрос температуры в трубогибочных станках на самом деле довольно сложный. Программа и оснастка могут быть исправны, но согнутые трубы всё равно получаются некачественными.—Первая партия получается хорошей, а во второй детали смещены от центра; трубы, изготовленные утром, проходят проверку, а изготовленные во второй половине дня оказываются смещёнными. Часто дело не в неисправности станка, а в незаметном влиянии температуры.

I. Расширение металла при нагреве

Во время гибки труба постепенно нагревается из-за деформации и трения. Повышение температуры вызывает расширение металла, что приводит к небольшим изменениям распределения толщины стенки, диаметра и даже длины трубы. Для стали эти изменения могут быть незначительными, но для алюминия эффект теплового расширения выражен гораздо сильнее.

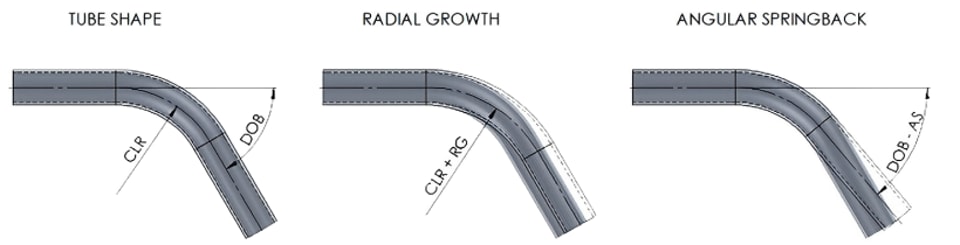

Ещё больше осложняет ситуацию то, что характеристики пружинения материалов различаются в горячем и холодном состоянии. Одна и та же программа может обеспечить идеально согнутый угол на холодной трубе, но при работе с нагретой трубой пружинение может стать меньше или больше. Именно поэтому качество труб, изготовленных на одном и том же станке в разное время, может отличаться.—Изменяется температура окружающей среды — меняется и температура материала.

II. Температура оснастки также меняется

В процессе гибки труб между трубой и оснасткой постоянно возникает трение. После определённого числа циклов температура гибочной матрицы, зажимной матрицы и оправки постепенно повышается. Более высокая температура матриц изменяет условия контакта между трубой и оснасткой.

Возможные проблемы на этом этапе включают появление царапин на поверхности трубы, неравномерное сопротивление гибке и нарушение действия масла для гибки на контактной поверхности. Эти проблемы возникают не сразу — обычно они постепенно проявляются после определённого периода работы. Операторы, как правило, не связывают их с температурой оснастки.

III. Температура гидравлического масла напрямую влияет на усилие гибки

Гидравлическое масло служит рабочей средой для передачи усилия в гидравлическом трубогибочном станке. Изменение температуры масла влияет на его вязкость, что отражается на эффективности передачи давления в системе.

При низкой температуре масло становится густым, из-за чего реакция системы замедляется, а зажим и гибка могут выполняться недостаточно чётко. При высокой температуре масло разжижается, внутренние утечки увеличиваются, и поддерживать давление становится сложнее, что может привести к недостаточному усилию гибки. В результате угол гибки оказывается слишком большим или слишком малым.

При длительном непрерывном производстве температура масла продолжает повышаться. Если не контролировать этот процесс, температура может выйти за допустимые пределы, что не только повлияет на точность, но и ускорит старение уплотнений.

IV. Влияние температуры окружающей среды в разные сезоны

Низкая температура в цехе зимой и высокая температура летом также влияют на работу трубогибочного станка.

При холодном запуске станка зимой из-за низкой температуры зазоры между его компонентами уменьшаются, а гидравлическое масло становится более вязким. Если сразу начать серийное производство без предварительного прогрева, качество первых нескольких труб может отличаться от качества последующих.

Некоторые опытные операторы выработали привычку после запуска в течение десяти минут прокручивать станок вхолостую, чтобы его температура стабилизировалась перед началом работы. Это вполне разумная практика.

V. Несколько способов контроля температуры

После ежедневного запуска станка дайте ему некоторое время поработать вхолостую, чтобы температура гидравлического масла повысилась, а все компоненты достигли теплового равновесия перед началом полноценного производства.

При непрерывном масштабном производстве внимательно следите за показаниями термометра масла. Если температура масла постоянно остаётся высокой, проверьте исправность системы охлаждения, работу вентилятора и отсутствие засорения масляного охладителя.

Выбор масла для гибки труб также имеет большое значение. Разные марки масла для гибки труб рассчитаны на разные диапазоны температур. Использование масла, подходящего для условий вашего производства, обеспечит более стабильную смазку.

Для высокоточного производства рассмотрите возможность установки в цехе кондиционеров или вентиляционного оборудования, чтобы уменьшить влияние колебаний температуры окружающей среды на станки.

VI. Несколько способов ежедневного контроля

Термометр масла — важный ориентир для оценки исправности системы охлаждения. Также обращайте внимание на изменения температуры в местах контакта движущихся деталей во время работы станка. Ежедневные наблюдения операторов также могут служить дополнительным ориентиром.

Если вы заметили явную связь между качеством согнутых труб и изменениями времени и температуры, можно с достаточной уверенностью определить, что температура влияет на точность. Записывайте температуру окружающей среды, температуру масла, время работы станка и данные о качестве согнутых труб, а затем сравнивайте их, чтобы выявить закономерность.

Сталкивались ли вы на производстве со случаями, когда колебания качества были вызваны изменениями температуры? Как вы определили связь с температурой? Поделитесь своим опытом. Вопрос температуры в трубогибочных станках на самом деле довольно сложный: программа исправна, оснастка исправна, но согнутые трубы всё равно получаются некачественными.—Первая партия получается хорошей, а во второй детали смещены от центра; изделия, изготовленные утром, проходят проверку, а изготовленные во второй половине дня оказываются смещёнными. Во многих случаях дело не в поломке станка — просто свою роль играет температура.

Сталкивались ли вы на производстве со случаями, когда колебания качества были вызваны изменениями температуры? Как вы определили связь с температурой?
