Какова типичная выходная мощность трёхвалковой листогибочной машины?

Трёхвалковая листогибочная машина — это специализированное оборудование для вальцовки листов в окружности, конусы и дуги. Она широко применяется в машиностроении и при монтаже технологического оборудования в теплоэнергетике, химической промышленности и промышленности строительных материалов. Выходная мощность, как правило, зависит от мощности двигателя и гидравлической системы. Мощность двигателя и гидросистемы варьируется в зависимости от характеристик вальцовочного станка и эксплуатационных требований.

Например, для вальцовочного станка, способного обрабатывать лист толщиной 6 мм и шириной 1600 мм, какую мощность двигателя следует выбрать? Это зависит от выбора двигателя и редуктора. Чем выше скорость двигателя, тем выше требуется мощность, и наоборот. Передаточное отношение редуктора также особенно важно; обычно ориентировочно принимают мощность двигателя около 2 кВт.

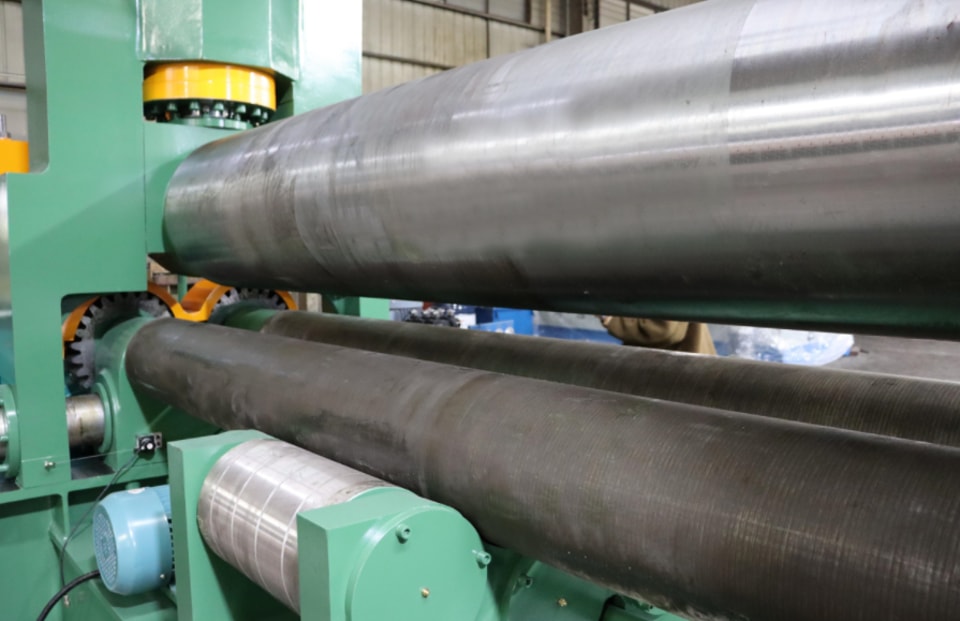

Трёхвалковая листогибочная машина — симметричная трёхвалковая модель с регулировкой верхнего валка по высоте. Два нижних валка закреплены на опоре и являются ведущими. Верхний валок — регулируемый, приводной, чтобы соответствовать требованиям процесса вальцовки заготовки.

Верхний валок трёхвалковой листогибочной машины может регулироваться двумя способами:

а) Ручная регулировка, при которой ходовой винт вращается вручную вверх и вниз, обозначается S.

б) Автоматическая регулировка, при которой подъём и опускание осуществляются механической передачей, обозначается Z.

Рабочий диапазон трёхвалковой листогибочной машины

Если ширина листа уменьшена до менее чем 60%, диаметр вальцовки превышает 50%, а предел текучести материала составляет менее 40% от Q235, толщину листа можно соответствующим образом увеличить.

Меры предосторожности при смазке трёхвалковой листогибочной машины

Правильная смазка шейек механической передачи, скользящих поверхностей и зубчатых поверхностей — эффективная мера для снижения энергопотребления и увеличения срока службы станка. Поэтому следует создать отдельную систему смазки и подобрать подходящие смазочные материалы.

1. Точки смазки трёхвалковой листогибочной машины указаны на табличке со схемой смазки на станке.

2. Выбор смазочных материалов

Все втулки, шейки и резьбы ходового винта трёхвалковой листогибочной машины следует точечно смазывать механическим маслом №40. В масляный бак редуктора следует заливать механическое масло HT50, а на зубчатые поверхности наносить солидол на кальциевой основе.

3. Система смазки

А. А. Перед использованием оборудования необходимо залить масло (смазку). Добавляйте масло на скользящие поверхности до тех пор, пока оно не начнёт вытекать с обоих концов втулки. Заполните масляный бак редуктора маслом до отметки на щупе и полностью покройте зубчатые поверхности смазкой.

Б. Во время работы станка смазывайте скользящие поверхности каждые 2 часа и при необходимости добавляйте масло на зубчатые поверхности.

В. Ежемесячно проверяйте уровень и состояние масла в редукторе. Если масла мало или оно ухудшило свои свойства и стало водянистым, немедленно долейте или замените его. Меняйте масло не реже одного раза в год.
