Принцип работы и конструктивные особенности трёхвалкового профилегибочного станка

Профилегибочный станок — это высокоэффективное оборудование, специально предназначенное для гибки различных стальных профилей неправильной формы, таких как уголок, швеллер, двутавр, полоса, квадрат и круг. Он выполняет операции вальцовки и правки за одну подачу материала.

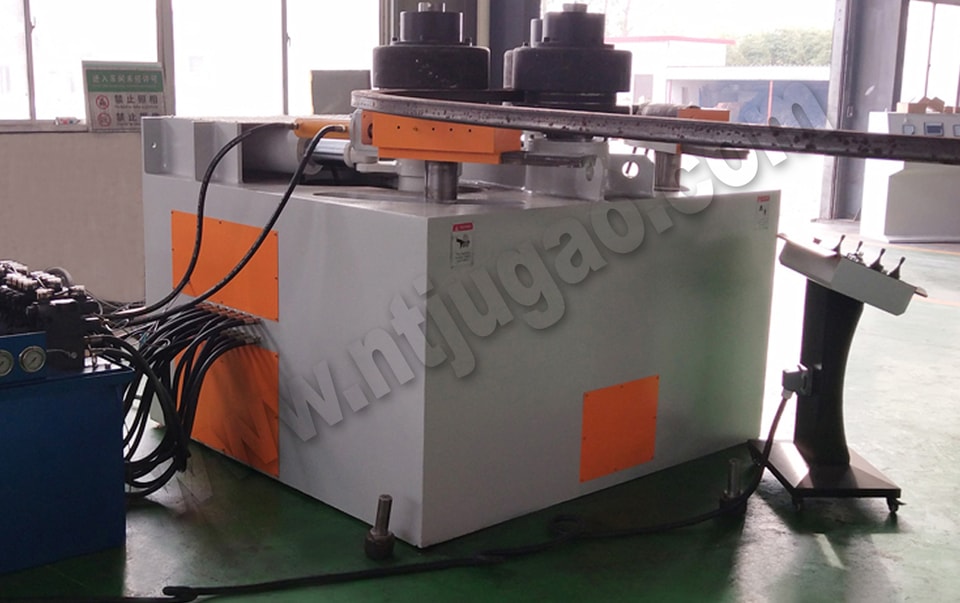

Трёхвалковый профилегибочный станок нашей компании разработан и изготовлен с применением передовых зарубежных технологий. Он состоит в основном из станины, боковых валков, опорных валков, системы привода, электрической системы, гидравлической системы и оснастки. Трёхвалковый профилегибочный станок оснащён функцией предварительной гибки. Все три рабочих валка являются приводными и приводятся в движение гидравлическими двигателями и зубчатыми передачами. Два нижних валка имеют гидравлический привод и могут перемещаться по дуге вокруг фиксированного центра вращения. Опорные валки и направляющие валки для правки расположены по обе стороны рабочих валков, что помогает обеспечить качество вальцовки профилей с несимметричным поперечным сечением, таких как уголок.

Правильный валок трёхвалкового профилегибочного станка выполняет три вида движения:

(1) Может перемещаться вверх и вниз;

(2) Может одновременно с нижним валком перемещаться вверх и вниз по дуге;

(3) Может одновременно вращаться, обеспечивая качество формовки профиля в процессе вальцовки.

Положение подъёма двух нижних валков отображается в цифровом формате, что обеспечивает наглядность и удобство контроля. Станок оснащён отдельным пультом управления для удобства эксплуатации. Станина представляет собой сварную конструкцию из стальных листов и подвергается отжигу для снятия внутренних напряжений. Боковые валки установлены в полости станины. С помощью двух цилиндров боковых валков они могут перемещаться вверх и вниз по дуге вокруг центральной оси, следуя по дуговому пазу в станине. Опорные валки установлены на левом и правом поворотных рычагах. Они могут перемещаться по дуге вместе с боковыми валками. Одновременно с помощью цилиндра поворота и цилиндра подъёма опорного валка они могут поворачиваться и подниматься вокруг поворотных рычагов на заданный угол. Подъём цилиндров боковых валков оснащён цифровым индикатором для удобства эксплуатации. Станок обладает достаточной прочностью и жёсткостью для гибки профилей в пределах своей рабочей мощности. Благодаря замене оснастки на нём можно вальцевать и гнуть такие профили, как уголок, полоса, квадрат, швеллер, двутавр, круг и стальные трубы.
